KEW4105A
Kyoritsu KEW4105A to miernik rezystancji uziemienia umożliwiający pomiary metodą 2- i 3-przewodową, a także pomiar napięcia przemiennego do 200V. Prąd pomiarowy 2 mA pozwala wykonywać pomiary bez wyzwalania zabezpieczeń różnicowoprądowych.
- Miernik wykonuje pomiary zgodnie z normą PN-EN61557
- Pomiar rezystancji uziemienia metodą 2- i 3 przewodową
- Stopień ochronności obudowy IP 54 zg. z PN-EN60529
- Przewody do pomiaru rezystancji uziemienia metodą 2-przewodową posiadają wymienne końcówki ostrzowe lub krokodyle
- Sygnalizacja przekroczenia dopuszczalnej wartości rezystancji uziomów pomocniczych
- Pomiar potencjału ziemi i spadku napięcia na elektrodzie pomiarowej
- Prąd pomiarowy tylko 2mA pozwala na pomiar bez wyzwalania zabezpieczeń różnicowo-prądowych
- Wskaźnik stanu baterii
Opis
Opis ogólny
KEW4105A to miernik rezystancji uziemienia przeznaczony do wykonywania pomiarów w instalacjach elektrycznych metodą 2- i 3-przewodową. Przyrząd umożliwia kontrolę skuteczności uziemień roboczych i ochronnych, a także pomiar napięcia przemiennego do 200V. Tester realizuje pomiary zgodnie z wymaganiami normy PN-EN 61557 i jest przystosowany do pracy w warunkach terenowych. Konstrukcja miernika oraz zastosowane rozwiązania pomiarowe pozwalają na prowadzenie kontroli instalacji bez ingerencji w ich normalną pracę.
Funkcje pomiarowe i obsługa
KEW4105A umożliwia pomiar rezystancji uziemienia w zakresach do 2000Ω, zarówno metodą klasyczną 3-przewodową, jak i uproszczoną metodą 2-przewodową. Przewody pomiarowe stosowane w pomiarach metodą 2-przewodową wyposażono w wymienne końcówki ostrzowe lub krokodylkowe, co ułatwia wykonywanie testów w różnych warunkach montażowych. Miernik realizuje również pomiar potencjału ziemi oraz spadku napięcia+ na elektrodzie pomiarowej.
Zastosowany prąd pomiarowy o wartości 2 mA umożliwia wykonywanie pomiarów rezystancji uziemienia bez wyzwalania zabezpieczeń różnicowoprądowych. Przyrząd sygnalizuje przekroczenie dopuszczalnej wartości rezystancji uziomów pomocniczych, co pozwala ocenić poprawność warunków pomiaru. Wbudowany wskaźnik stanu baterii informuje o gotowości miernika do pracy, a czytelny wyświetlacz cyfrowy ułatwia odczyt wyników w terenie.
Zastosowanie praktyczne
KEW4105A znajduje zastosowanie w pomiarach odbiorczych, okresowych oraz kontrolnych instalacji uziemiających. Miernik umożliwia sprawdzanie rezystancji uziemień w obiektach przemysłowych, budynkach użyteczności publicznej oraz instalacjach niskiego napięcia. Dzięki możliwości pracy metodą 2- i 3-przewodową przyrząd pozwala dostosować sposób pomiaru do warunków terenowych oraz dostępności punktów pomiarowych. Pomiar napięcia przemiennego wspiera ocenę warunków elektrycznych w miejscu wykonywania testów.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.
Przydatne opcje pomiaru
Adapter umożliwiający użycie innych przewodów pomiarowych. (MODEL 8259)
Parametry elektryczne
| Rezystancja uziemienia – zakres pomiarowy | 0,00–1999 Ω |
| Rezystancja uziemienia – zakres wskazań | 0,00–19,99 Ω / 0,0–199,9 Ω / 0–1999 Ω |
| Rezystancja uziemienia – dokładność | ±2% wskazania ±0,1 Ω (20 Ω), ±2% wskazania ±3 cyfry (200 Ω / 2000 Ω) |
| Napięcie ziemi – zakres pomiarowy | 0–200 V AC (50/60 Hz) |
| Napięcie ziemi – zakres wskazań | 0,0–199,9 V |
| Napięcie ziemi – dokładność | ±1% wskazania ±4 cyfry |
| Zabezpieczenie przeciążeniowe – rezystancja uziemienia | 280 V AC (10 s) |
| Zabezpieczenie przeciążeniowe – napięcie ziemi | 300 V AC (1 min) |
Dane ogólne
| Normy | IEC 61010-1 CAT III 300 V, stopień zanieczyszczenia 2; IEC 61010-2-030; IEC 61557-1,5; IEC 60529 (IP54) |
| Zasilanie | 6 × bateria R6 (AA) 1,5 V |
| Wymiary | 105 × 158 × 70 mm (z pokrywą) |
| Masa | ok. 550 g (z bateriami i pokrywą) |

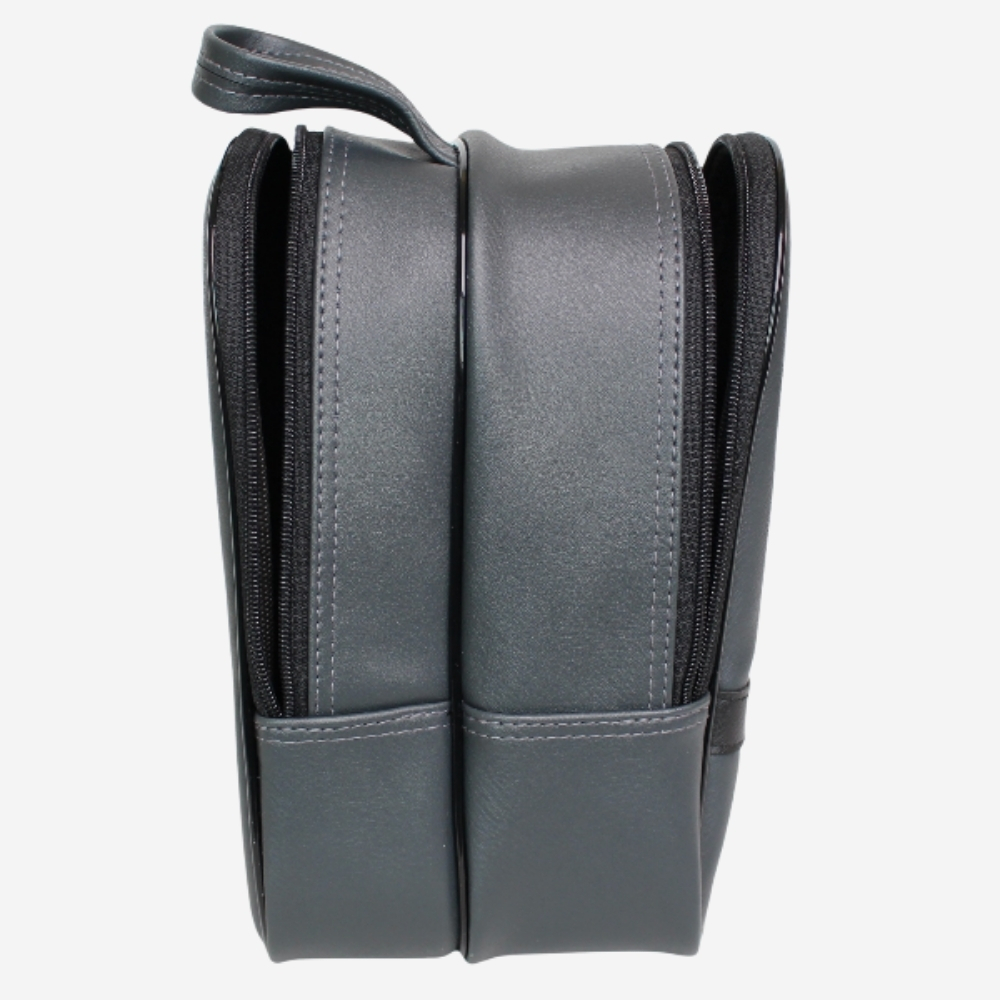

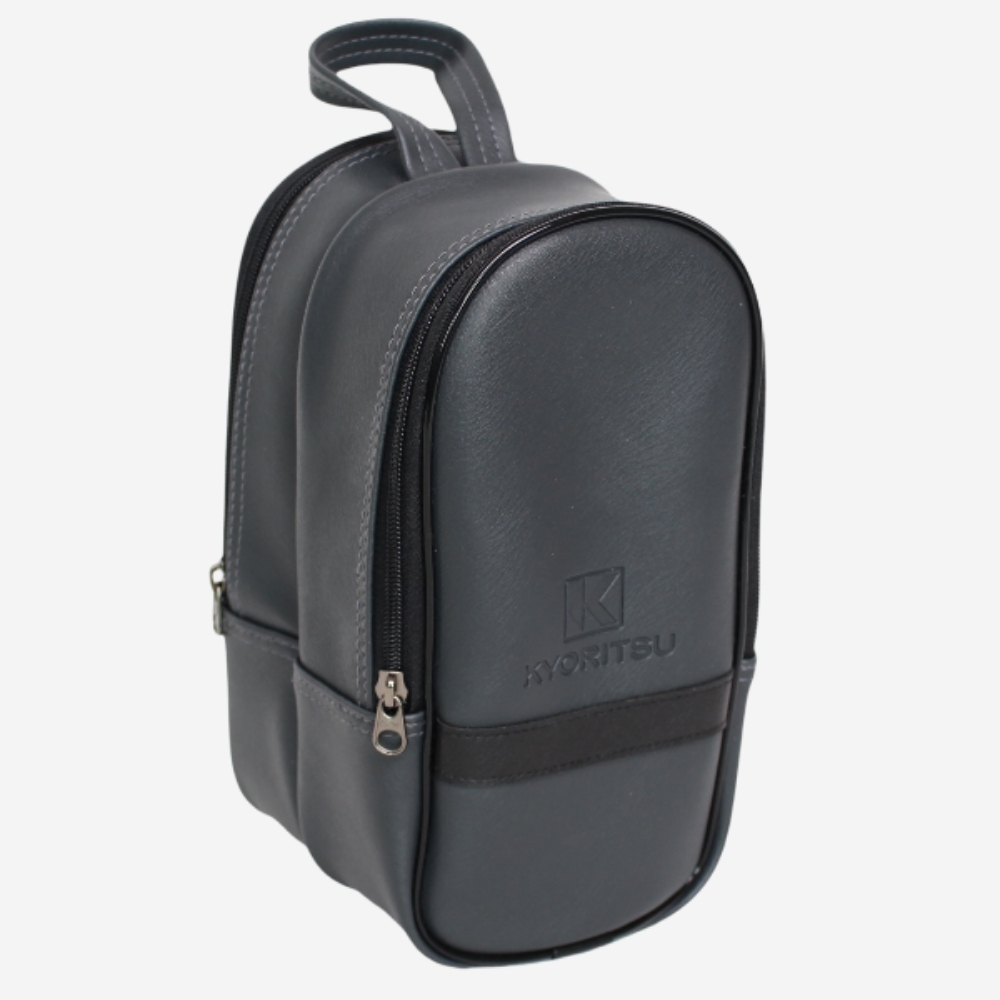

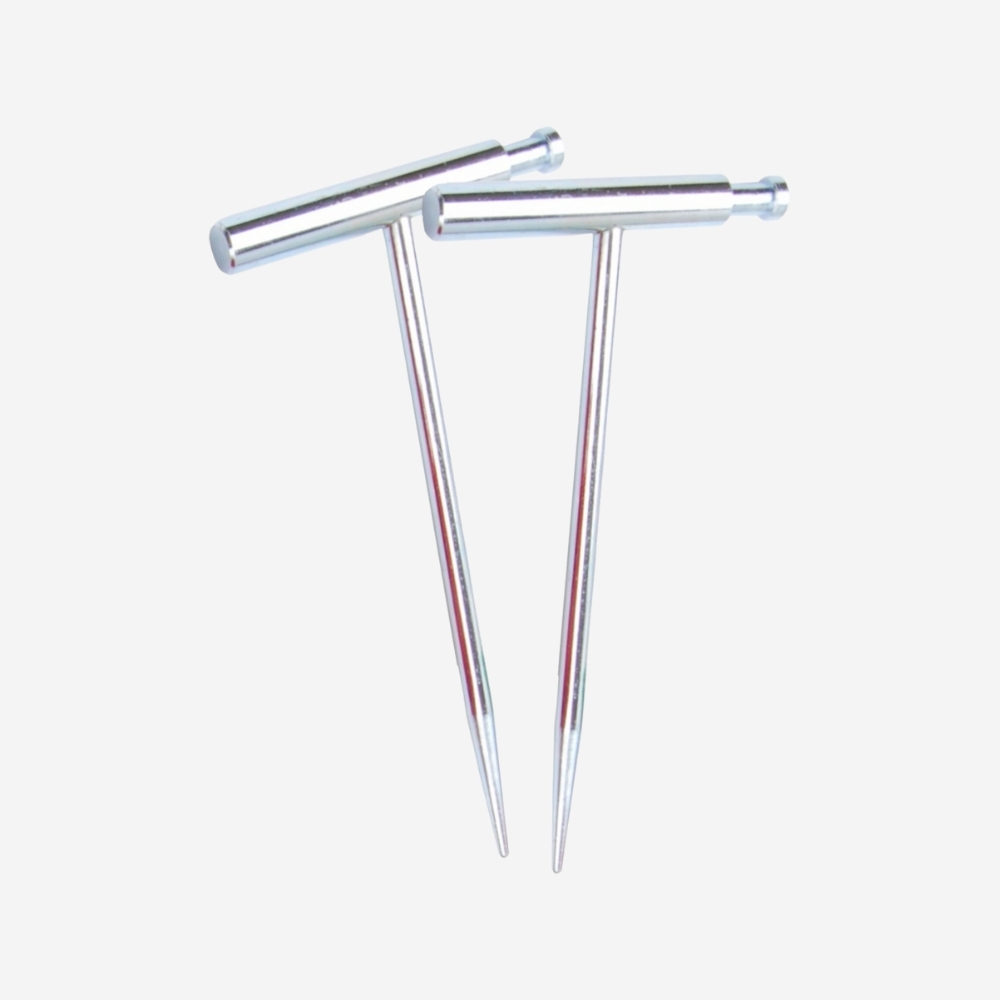

| Wyposażenie standardowe | 7095A (przewody do pomiaru rezystancji uziemienia: czerwony 20 m, żółty 10 m, zielony 5 m), 7127B (sonda do pomiarów uproszczonych), 8032 (elektrody pomocnicze – 2 szt.), 9121 (pasek naramienny), 9084 (etui transportowe), baterie R6 (AA) × 6, instrukcja obsługi |

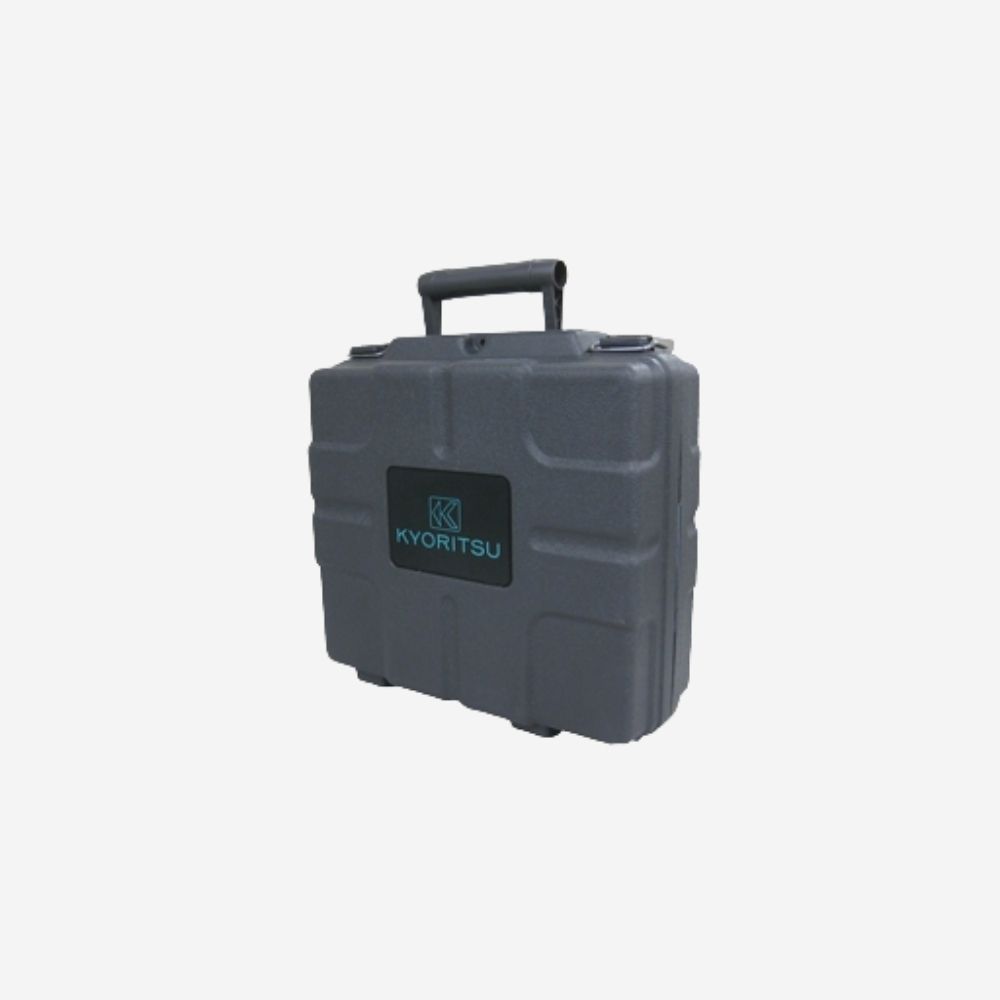

| Wyposażenie opcjonalne | 7245A (precyzyjny zestaw przewodów pomiarowych), 8259 (adapter do zacisku pomiarowego), 9165 (twarda waliza transportowa) |
