KEW4102A Miernik rezystancji uziemienia

Opis

Opis ogólny

KEW4102A jest analogowym miernikiem rezystancji uziemienia przeznaczonym do pomiarów metodą 2- i 3-przewodową w instalacjach elektrycznych niskiego napięcia. Przyrząd umożliwia pomiar rezystancji uziemienia w trzech zakresach do 1200 Ω oraz pomiar napięcia uziemienia AC do 30 V, co pozwala wstępnie ocenić warunki pomiarowe przed wykonaniem testu. Konstrukcja spełnia wymagania norm serii IEC 61557, dlatego miernik znajduje zastosowanie w pomiarach odbiorczych, okresowych i kontrolnych. Obudowa o stopniu ochrony IP54 umożliwia pracę w warunkach terenowych, gdzie występuje pył i wilgoć.

Funkcje pomiarowe i obsługa

Miernik realizuje pomiary rezystancji uziemienia w zakresach ×1 Ω, ×10 Ω oraz ×100 Ω, co pozwala dobrać zakres do badanej instalacji bez utraty czytelności wskazań. W zależności od warunków pomiarowych użytkownik wykonuje pomiar metodą klasyczną 3-przewodową lub metodą uproszczoną 2-przewodową, stosowaną tam, gdzie rozmieszczenie elektrod pomocniczych jest utrudnione. Analogowy wskaźnik umożliwia obserwację stabilności wskazań w czasie trwania pomiaru, co ułatwia ocenę poprawności kontaktu elektrod i jakości połączeń.

KEW4102A mierzy również napięcie uziemienia AC do 30 V, dzięki czemu pozwala sprawdzić obecność napięć zakłócających przed rozpoczęciem pomiaru rezystancji. Prąd pomiarowy o wartości 2 mA nie powoduje zadziałania wyłączników różnicowoprądowych, co umożliwia wykonywanie pomiarów bez wyłączania instalacji. Układ sygnalizacji informuje o nieprawidłowych warunkach pomiarowych, takich jak zbyt duża rezystancja uziomów pomocniczych lub przerwanie obwodu pomiarowego.

Zastosowanie praktyczne

KEW4102A stosuje się do pomiarów skuteczności uziemień ochronnych i roboczych w budynkach mieszkalnych, obiektach usługowych oraz instalacjach infrastrukturalnych. Miernik sprawdza się podczas odbiorów nowych instalacji, kontroli okresowych oraz diagnostyki istniejących uziemień, szczególnie w sytuacjach, gdy wymagane jest szybkie i stabilne wykonanie pomiaru bez ingerencji w pracę instalacji. Obsługa metodą 2- i 3-przewodową pozwala dostosować procedurę do warunków terenowych, a odporna obudowa ułatwia pracę poza budynkami, na placach budowy i w otoczeniu technicznym.

Wsparcie

Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.

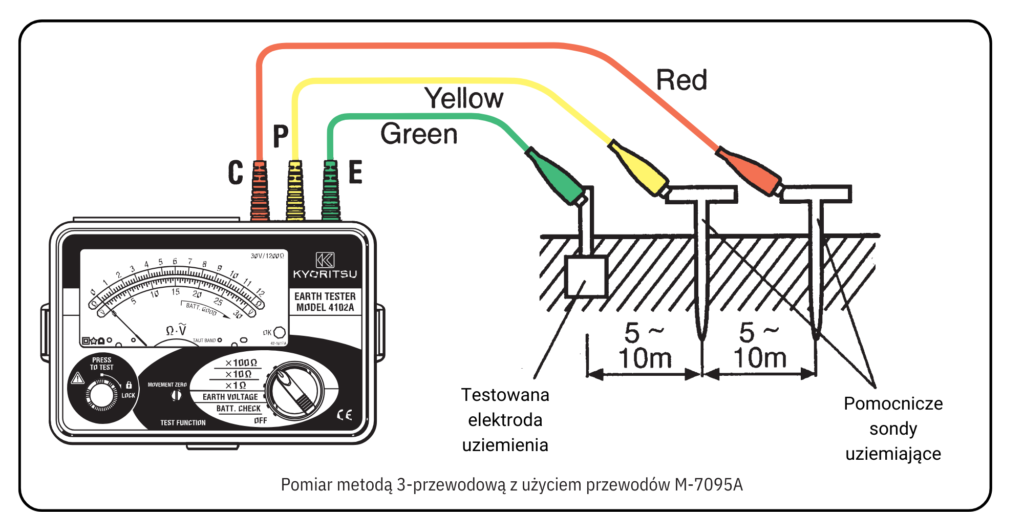

Pomiar metodą 3-przewodową

Pomiar metodą 2-przewodową

Przydatne opcje pomiaru

Adapter umożliwiający użycie innych przewodów pomiarowych. (MODEL 8259)
