KEW2300R
KEW2300R to kompaktowy miernik cęgowy AC/DC z otwartymi cęgami, przeznaczony do szybkich pomiarów prądu w instalacjach elektrycznych bez rozpinania przewodów. Obsługuje pomiar True RMS dla prądu AC, pomiar prądu DC oraz bezdotykową detekcję napięcia NCV, dlatego sprawdza się w pracach serwisowych, przeglądach i diagnostyce instalacji.
- Pomiar prądu DC i AC otwartymi stałymi cęgami nowej generacji
- Pomiar rzeczywistej wartości skutecznej (True RMS)
- Dodatkowa funkcje bezprzewodowej detekcji przewodu fazowego z sygnalizacją akustyczną (brzęczyk) i wizualną na LCD
- DATA HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu
- 0 ADJ. - wyzerowanie wskazań przed pomiarem prądu DC
- Automatyczne wyłączanie zasilania po ok. 10 min bezczynności
- Dwukomponentowa obudowa z elastyczną rękojeścią
- Specjalnie ukształtowany przełącznik obrotowy z elastyczną nakładką
- Ergonomiczna konstrukcja zapewniająca pełną obsługę w jednej ręce
- Sygnalizacja wyczerpania baterii
Opis
Opis ogólny
KEW2300R to cęgowy miernik prądu AC/DC z otwartymi cęgami prądowymi, przeznaczony do pomiarów w instalacjach elektrycznych i prac serwisowych. Otwarta konstrukcja szczęk pozwala objąć przewód bez jego rozpinania, dlatego pomiar wykonuje się szybko także w miejscach z dużą liczbą przewodów oraz w wąskich przestrzeniach inspekcyjnych. Przy pomiarach prądu przemiennego miernik pracuje w technologii True RMS, więc zachowuje poprawne wskazania również przy przebiegach odkształconych. Dodatkowo KEW2300R oferuje funkcję NCV do bezdotykowej detekcji napięcia AC w przewodach i elementach instalacji.
Funkcje pomiarowe miernika cęgowego AC/DC 100A
KEW2300R realizuje pomiar prądu przemiennego (ACA) oraz prądu stałego (DCA) do 100,0 A. W trybie ACA miernik podaje wynik True RMS, a dokładność zależy od współczynnika szczytu CF. W trybie DCA dostępna jest funkcja zerowania wskazań (kompensacja), która przygotowuje miernik do pomiaru prądu stałego. Funkcja NCV umożliwia wykrycie obecności napięcia przemiennego do 300 VAC poprzez ocenę pola elektrycznego wokół przewodnika; wynik sygnalizują wskazania „Lo/Hi” oraz brzęczyk (detekcja od ok. 80 VAC). Do pracy w terenie przydaje się także Data Hold, która zatrzymuje wynik na wyświetlaczu, a automatyczne wyłączanie zasilania ogranicza zużycie baterii podczas przerw.
Zastosowania praktyczne
Miernik cęgowy AC/DC 100A KEW2300R stosuje się do szybkiej kontroli obciążenia w obwodach zasilania, gdzie liczy się pomiar bez przerywania pracy instalacji. Otwarta geometria cęgów ułatwia dostęp do pojedynczych przewodów w wiązkach, dlatego miernik sprawdza się w rozdzielnicach, szafach sterowniczych oraz podczas prac utrzymania ruchu. Pomiar True RMS pozwala ocenić prąd także przy odbiornikach nieliniowych, a tryb DCA ułatwia kontrolę prądów stałych w typowych układach zasilania. Z kolei NCV wspiera wstępną identyfikację przewodów pod napięciem przed wykonaniem właściwego pomiaru. Ze względu na maksymalną średnicę przewodnika 10 mm, miernik jest dopasowany do pomiarów na typowych żyłach instalacyjnych i przewodach sterowniczych.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.
KEW FORK
KEW FORK 2300R może być używany w zagęszczonych skrzynkach rozdzielczych, gdzie kable są bardzo krótkie, a przestrzeń jest zbyt ograniczona, aby zacisnąć kable za pomocą tradycyjnego miernika cęgowego.

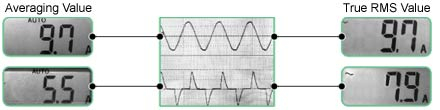

Pomiar prawdziwej wartości RMS (średnia kwadratowa)
Gdy na prąd obciążenia nie mają wpływu zakłócenia, zarówno miernik cęgowy typu uśrednionego, jak i miernik cęgowy typu RMS (średnia kwadratowa) wskazują prawie taką samą wartość około 10 A przy stałym kształcie fali, jak na powyższych próbkach. Jednakże, gdy na prąd obciążenia wpływają pewne zakłócenia, takie jak falownik itp…, miernik cęgowy typu uśrednionego wskazuje 5,5 A zamiast 9,7 A, a miernik cęgowy typu rzeczywistej wartości skutecznej wskazuje 7,9 A zamiast 9,7 A przy nieregularnym kształcie fali. W związku z tym miernik cęgowy typu true RMS jest zalecany do pomiaru sprzętu z urządzeniami sterującymi falownikiem.
Ze względu na zastosowanie tyrystorów, falowników i innych energooszczędnych sterowników w najnowszym okablowaniu elektrycznym, przebiegi prądu często zawierają składowe harmoniczne i są zniekształcone w porównaniu do fal sinusoidalnych (50/60Hz).
Tester wartości True RMS Kyoritsu jest w stanie mierzyć zniekształcone przebiegi przy użyciu prawdziwej wartości RMS, ponieważ przebiegi są obliczane wewnętrznie w sposób ciągły. W przeciwieństwie do tego, gdy pomiary są wykonywane za pomocą uśrednionego testera wartości, w wartości pomiaru generowane są błędy, ponieważ tester nie może w sposób ciągły śledzić zniekształconych przebiegów.
(W porównaniu z prawdziwym testerem wartości RMS, wartości pomiarowe dla wartości uśrednionej generują w niektórych przypadkach błędy przekraczające 30%).
Parametry elektryczne
| Pomiar prądu | AC: 0 do 100,0 A ±2,0%rdg ±5dgt (50/60 Hz) DC: 0 do ±100,0 A ±2,0%rdg ±5dgt |
| Współczynnik szczytu (CF) | 2,5 |
| Bezdotykowa detekcja napięcia (NCV) | Wykrywanie napięcia AC bez kontaktu z przewodem. Podczas detekcji napięcia miga wskaźnik „Hi” oraz aktywowany jest brzęczyk. |
| Maksymalna liczba cyfr | 1049 |
| Średnica przewodu | Ø 10 mm max. |
Dane ogólne
| Normy bezpieczeństwa | IEC 61010-1 CAT III 300 V, stopień zanieczyszczenia 2 |
| Zasilanie | R03 (AAA) 1,5 V × 2 Automatyczne wyłączanie: ok. 10 minut Czas pracy ciągłej: – AC: ok. 46 h – DC: ok. 52 h |
| Wymiary | 161 (dł.) × 40 (szer.) × 30 (wys.) mm |
| Masa | ok. 110 g (z bateriami) |
| Wyposażenie | 9113 (pokrowiec) baterie R03 (AAA) × 2 instrukcja obsługi |
