KEW2500
KEW2500 to cęgowy miernik 4–20 mA umożliwiający diagnostykę pętli prądowych bez rozpinania obwodu. Jednoczesny odczyt wartości prądu i poziomu procentowego ułatwia szybkie sprawdzenie poprawności sygnałów sterujących w automatyce przemysłowej.
- Pomiar prądu pętli DC 4-20mA bez rozłączania
- Cęgi pomiarowe o małych gabarytach umożliwiające pomiary w trudno dostępnych lokalizacjach
- Dokładność bazowa: 0,2%.
- Rozdzielczość: 0,01m
- Podwójny, podświetlany LCD odczytujący wartość mA jak i poziom % pętli 4-20mA
- Średnica przewodu do 6mm
- Zakres pomiarowy od 0,01mA do 120mA

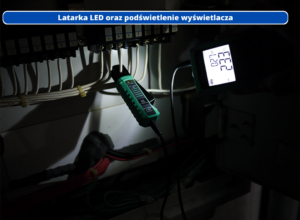

- Latarka LED
- Zgodny z IEC61010-1 CAT II 300V
- Wyjście analogowe do podłączenia rejestratora
Opis
Opis ogólny
KEW2500 to cęgowy miernik 4–20 mA przeznaczony do pomiarów prądu stałego DC w systemach automatyki i sterowania. Pomiar odbywa się bez rozpinania obwodu, dlatego przyrząd sprawdza się podczas diagnostyki czynnych instalacji.
Miernik pracuje w zakresie do 100 mA DC i jednocześnie oferuje wysoką rozdzielczość, co pozwala na dokładną analizę sygnałów sterujących. Pomiar wykonywany jest na pojedynczym przewodzie, co ułatwia sprawdzenie konkretnej pętli prądowej. KEW2500 znajduje zastosowanie w instalacjach przemysłowych oraz w układach regulacji opartych na sygnale prądowym.
Funkcje pomiarowe miernika pętli prądowej KEW2500
KEW2500 mierzy prąd DC w trybie autozakresów, dzięki czemu zapewnia precyzyjny odczyt wartości sygnału. Przyrząd wyświetla jednocześnie wartość prądu w miliamperach oraz procentowy poziom sygnału, gdzie 4 mA odpowiada 0%, a 20 mA odpowiada 100%.
Funkcja regulacji zera umożliwia kompensację wpływu pola elektromagnetycznego przed rozpoczęciem pomiaru, co poprawia dokładność wskazań. Miernik wyposażono również w funkcję Data Hold, która pozwala zatrzymać wynik na wyświetlaczu. Dodatkowo wyjście analogowe 10 mV/mA umożliwia przekazanie sygnału do rejestratora lub innego miernika, rozszerzając możliwości analizy sygnałów DC.
Zastosowania praktyczne

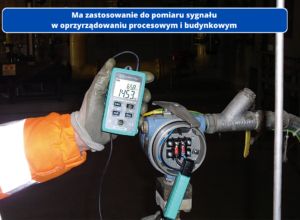

KEW2500 przeznaczony jest do diagnostyki pętli prądowych w systemach automatyki przemysłowej, gdzie sygnał prądowy wykorzystywany jest do sterowania i transmisji danych procesowych. Miernik umożliwia szybkie sprawdzenie poprawności działania czujników, przetworników oraz regulatorów bez przerywania pracy instalacji.
Pomiar metodą cęgową pozwala diagnozować sygnały DC bez ingerencji w okablowanie, co ma znaczenie podczas uruchomień, przeglądów oraz prac serwisowych. Procentowe wskazanie sygnału z kolei ułatwia ocenę pracy układów regulacji i identyfikację odchyleń od wartości nominalnych.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.
 |
 |
Parametry elektryczne
| Prąd DC | 20 / 100mA (auto-zakresy) ±0,2%rdg ±5dgt (0,00 do 21,49mA) ±1,0%rdg ±5dgt (21,0 do 120,0mA) |
| Maksymalna średnica przewodu | Ø6mm |
| Wyjście analogowe | Rejestrator: DC 1000mV przy DC 100mA |
Dane ogólne
| Normy | IEC 61010-1 (stopień zanieczyszczenia 2) IEC 61010-2-032 IEC 61326-1 (EMC) IEC 60529 IP40 EN50581 (RoHS) |
| Zakres temperatury pracy i wilgotności | -10 do +50°C, wilgotność względna ≤85% (bez kondensacji) |
| Zakres temperatury przechowywania i wilgotności | -20 do +60°C, wilgotność względna ≤85% (bez kondensacji) |
| Zasilanie | R6 / LR6 (AA) (1.5V) × 4 |
| Wymiary | 111(L) × 61(W) × 40(D)mm – jednostka wyświetlacza 104(L) × 34(W) × 20(D)mm – czujnik 700mm – przewód czujnika |
| Masa | Około 290g (z bateriami) |
| Wyposażenie standardowe | 9096 (pokrowiec) LR6 (AA) × 4 Instrukcja obsługi |
| Wyposażenie opcjonalne | 7256 (przewód wyjściowy) |
