Opis
Cechy
- Łatwy pomiar poprzez proste podłączenie do gniazdka i naciśnięcie przycisku testowego.
- W ciągu zaledwie 1 sekundy sprawdzisz napięcie, prawidłowość okablowania oraz biegunowość linii, przewodu neutralnego i uziemienia gniazdka.
- KEW 4506 może być stosowany w układzie sieci TT a w połączeniu z KEW 8343 również w układzie TN-S. (zobacz zasada pomiaru).
- Pomiar za pomocą niskiego prądu testowego pozwala uniknąć zadziałania wyłączników RCD.

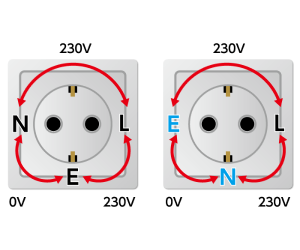

1. Dlaczego odwrotne podłączenie przewodu neutralnego z uziemieniem stanowi problem?
Jeśli nie jesteśmy świadomi, że w gniazdku, przewód neutralny z uziemiającym są odwrotnie podłączone, wyłącznik RCD zadziała, powodując odcięcie zasilania.
Jeśli jednak obwód nie jest chroniony przez RCD, duży prąd obciążenia popłynie w przewodzie uziemiającym, powodując ryzyko porażenia prądem i pożaru.
Nasz inteligentny tester gniazd KEW 4506 może rozwiązać te problemy!
2. Zasada pomiaru
Dla układu TT
Jeśli układ uziemienia to TT, a obwód jest zabezpieczony wyłącznikiem RCD o prądzie znamionowym 30 mA lub większym,
Odwrotne połączenie N-E może zostać wykryte przez samego KEW 4506.

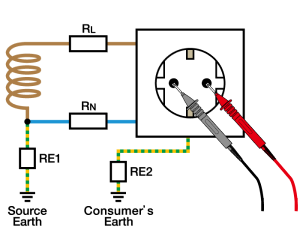

W takim przypadku, aby sprawdzić, czy połączenie N-E jest prawidłowe, KEW 4506 mierzy odpowiednio rezystancję między L-N i rezystancję między L-E.
Zwykle w układzie TT rezystancja L-N wynika głównie z rezystancji samych przewodów.
Z drugiej strony, rezystancja L-E obejmuje również rezystancję uziemienia odbiornika (RE1 i RE2), więc rezystancja L-E jest wyższa niż tylko rezystancja L-N.
RL+RN < RL +(RE1+RE2)
KEW 4506 wykrywa odwrotne połączenie N-E, sprawdzając ich różnicę wartości rezystancji. Dlatego też, jeśli rezystancja L-E jest bardzo niska, odwrotne połączenie N-E może nie zostać wykryte. Ponadto wyłącznik RCD 10 mA może się wyzwolić, ponieważ do pomiaru rezystancji używany jest prąd testowy około 10 mA. W powyższych przypadkach sugerujemy użycie KEW 8343 (źródło sygnału) razem z KEW 4506. Nie będzie to miało wpływu na wyjątkowo niską rezystancję L-E, a żaden z wyłączników RCD nie zostanie wyzwolony, ponieważ prąd testowy przepływający między N-E jest mniejszy niż 1 μA.
Dla układu TN

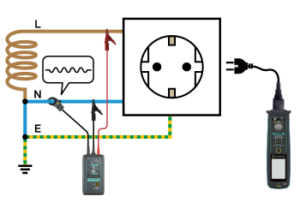

Aby testować układy sieciowe o niskiej rezystancji, takie jak TN, konstrukcje budowlane i systemy wspólnego uziemienia, podłącz KEW 8343 do miejsca w pobliżu wyłącznika obwodu odgałęzionego, do którego podłączone jest testowane gniazdo 3P i podłącz napięcie testowe.

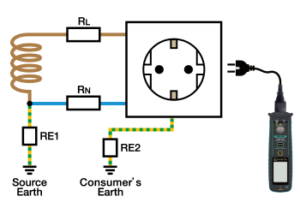

Odwrotne podłączenie N-E można wykryć, przykładając napięcie testowe z KEW 8343 do przewodu neutralnego i analizując kierunek sygnału.
*KEW 4506 i KEW 8343 nie mogą być używane w układach TN-C lub IT.
*Źródło sygnału KEW 8343 jest sprzedawane oddzielnie.

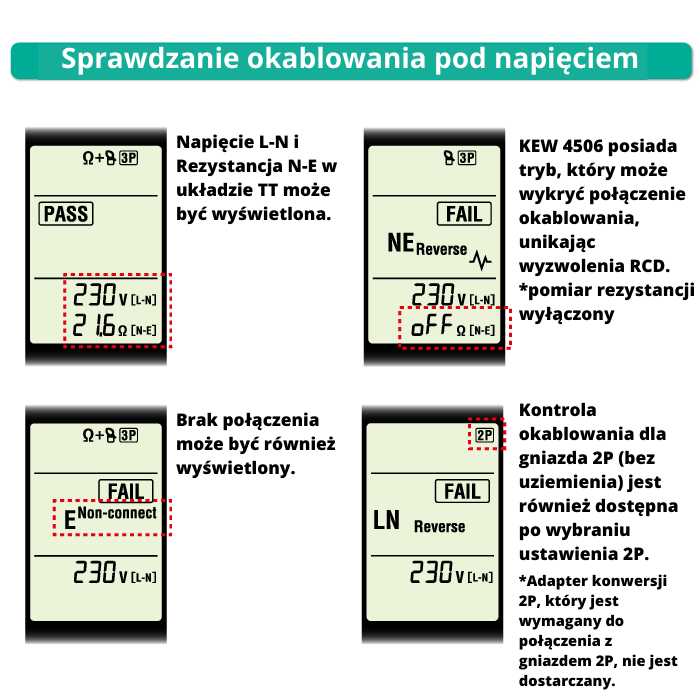

3. Wszystkie wyniki testu i PASS/FAIL na czytelnym ekranie wyświetlacza

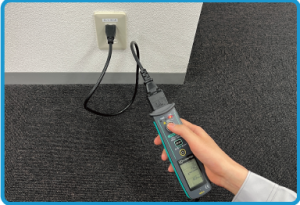

Łatwy pomiar dzięki prostemu podłączeniu do gniazdka i naciśnięciu przycisku testowego. |

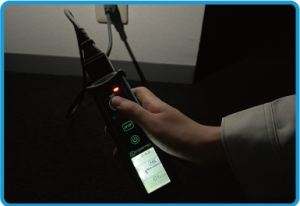

Podświetlenie LCD automatycznie załącza się w ciemnym miejscu. *Możliwe jest wyłączenie podświetlenia |
4. Gdzie używać i jakie są ograniczenia
KEW 4506 może testować połączenie okablowania, w tym odwrotne połączenie N-E gniazd jednofazowych. Tester może testować gniazda jednofazowe podłączone do trójfazowych 4-przewodowych, jednofazowych 3-przewodowych i jednofazowych 2-przewodowych systemów zasilania.
*KEW 4506 nie może być używany do sprawdzania gniazd trójfazowych i testowania RCD.

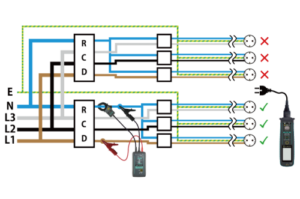

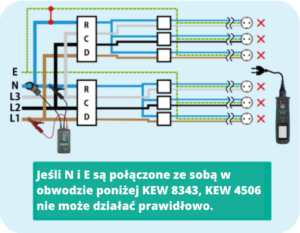

W przypadku użycia w głównym obwodzie systemu TN, odwrócone N-E można określić tylko w gniazdach podłączonych za przewodem N, gdzie KEW 8343 jest zaciśnięty. W celu sprawdzenia gniazd obwodu pierścieniowego, KEW 8343 musi być podłączony przed przewodem N, zasilającym ten obwód.
