KEW6516BT
KEW6516 to wszechstronny miernik wielofunkcyjny do kompleksowych pomiarów w instalacjach elektrycznych. Dzięki funkcji „Help” ,miernik zapewnia intuicyjną i prostą obsługę dla każdego. Mnogość funkcji pomiarowych, szybki pomiar, wysoka niezawodność oraz bezpieczeństwo pomiarów sprawiają, że idealnie sprawdza się przy pomiarach instalacji domowych jak i przemysłowych. Dedykowany dla instalatorów oraz pomiarowców. Wyposażony w komunikację bluetooth.
- Do wyboru 4 napięcia testów (100/250/500/1000V), Automatyczne rozładowanie obwodu po pomiarach.
- Obliczanie współczynnika polaryzacji (PI) oraz współczynnika absorpcji dielektryka (DAR).
- Pomiar pętli zwarciowej dużym prądem (25A) umożliwia na uzyskanie rozdzielczości 0.001Q.
- Zs Limit - sprawdzania czy zmierzona impedancja jest wystarczająco niska aby zadziałały zabezpieczenia.
- Pomiar wyłączników RCD typu AC, A, F, B, EV (Pojazdy elektryczne).
- Test pojedynczy, schodkowy, autotest. Pomiar napięcia dotykowego.
- Pomiar rezystancji uziemień metodą 2- oraz 3-przewodową.
- Pomiar napięcia TRMS Voltage w zakresie 2-600V, Pomiar częstotliwości.
- Pomiar ciągłości prądem o natężeniu 200mA lub 15mA z sygnalizacją buzzerem.
- Szybka identyfikacja kolejności faz na wyświetlaczu.
- Test urządzeń przeciwprzepięciowych wyposażonych w warystor.
- Funkcja testera bezpieczeństwa sprzętu elektrycznego: pomiary rezystancji izolacji oraz ciągłości.
- Kolorowy LCD o przekątnej 3.5".
- Pomiar impedancji pętli zwarcia bez wyzwalania RCD metodą 3-przewodową oraz 2-przewodową np. w przypadku braku przewodu N.
- Wyświetlany na LCD ekran pomocy jak podłączać dany układ do wykonywanych pomiarów.
- Pamięć do 1000 wyników pomiarów.
- Komunikacja z "KEW Connect" (6516BT).
- PN-EN61010-1 CAT IV 300V, CAT III 600V. PN-EN61557-1,2,3,4,5,6,7,10.
Opis
Opis ogólny
KEW6516BT to tester instalacji elektrycznych przeznaczony do pomiarów izolacji, impedancji pętli zwarcia, wyłączników RCD, rezystancji uziemienia oraz ciągłości przewodów. Przyrząd obsługuje instalacje o napięciach do 600V AC i umożliwia testy w szerokim zakresie konfiguracji pomiarowych. Tester wykorzystuje wbudowane schematy podłączeń oraz rozbudowane funkcje kontroli parametrów instalacji, co wspiera pracę podczas odbiorów i przeglądów. Wersja BT umożliwia bezprzewodową transmisję wyników przez Bluetooth do urządzeń mobilnych.
Funkcje pomiarowe i obsługa
KEW6516BT umożliwia pomiar rezystancji izolacji przy napięciach testowych 100V, 250V, 500V oraz 1000V, z prezentacją wyników do 2000MΩ. Tester wykonuje pomiary impedancji pętli zwarcia metodą dwu- lub trójprzewodową, a tryb pomiaru prądem 25A zapewnia rozdzielczość 0.001Ω, co jest istotne przy pomiarach w pobliżu transformatora. Przyrząd oblicza PSC i PFC na podstawie zmierzonej impedancji i napięcia.
Tester obsługuje pomiary RCD typów AC, A, F, B oraz EV, z funkcjami testu pojedynczego, automatycznego, prądu narastającego Ramp oraz pomiarem napięcia dotykowego. Zakres prądów testowych obejmuje wartości od 6mA do 1000mA, zależnie od typu wyłącznika. KEW6516BT wykonuje również pomiar rezystancji uziemienia w zakresie do 2000Ω oraz pomiar ciągłości przewodów z prądem 200mA. Tester umożliwia także pomiar napięcia AC do 600V oraz częstotliwości od 45Hz do 65Hz.
Funkcja Zs/Ra Limit sprawdza zgodność wyników z wymaganiami bezpieczeństwa i podaje wynik PASS lub FAIL. Duży kolorowy wyświetlacz poprawia czytelność odczytów, a funkcja HELP prezentuje schematy podłączeń. Tester umożliwia pomiary zdalne przy użyciu przewodu ze zdalnym wyzwalaniem. Wersja BT obsługuje komunikację Bluetooth, a wyniki można przenosić przez USB lub aplikację KEW Smart.
Zastosowanie praktyczne
KEW6516BT sprawdza się w pomiarach odbiorczych, okresowych oraz diagnostycznych instalacji niskiego napięcia. Tester umożliwia ocenę ciągłości przewodów ochronnych, skuteczności ochrony przeciwporażeniowej, parametrów uziemienia oraz zachowania wyłączników RCD w różnych trybach pracy. Może być stosowany w instalacjach z nowoczesnymi zabezpieczeniami, ponieważ obsługuje wyłączniki typu B i EV stosowane w obwodach związanych z ładowaniem pojazdów elektrycznych. Funkcje komunikacyjne ułatwiają archiwizację wyników, a możliwość pracy w wielu konfiguracjach wspiera diagnostykę w obiektach o złożonej strukturze instalacji.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.

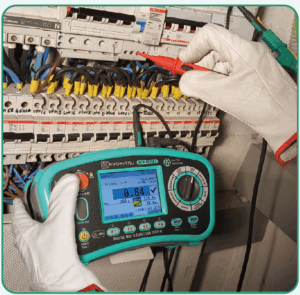

Duży wyświetlacz LCD i funkcja HELP
- Wszystkie dane testowe są wyświetlane na dużym kolorowym wyświetlaczu LCD

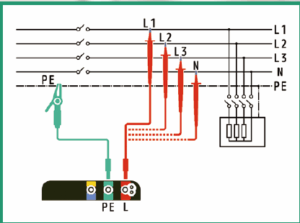

- Funkcja HELP pokaże, jak podłączyć urządzenie zgodnie z wybraną funkcją

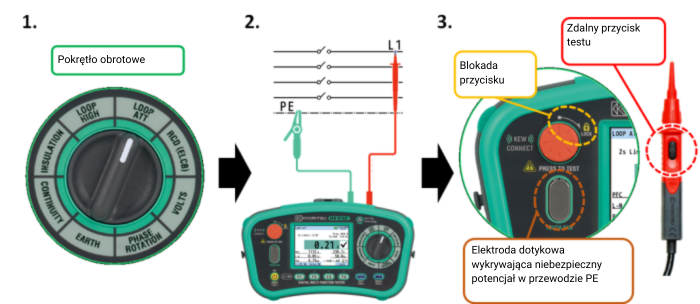

Obsługa w 3 prostych krokach i testowanie bez użycia rąk
- Ustaw pokrętło na zakres testowy.
- Podłącz przyrząd do testowanej instalacji.
- Naciśnij przycisk testowy (za pomocą zdalnej sondy lub funkcji blokady przycisku testowego).
Technologia Anti-Trip (z 2 i 3 przewodami)
Pomiar impedancji pętli zwarcia bez wyzwalania RCD.
Pomiar metodą 3 przewodową (L, N, PE), aby zapewnić najwyższą dokładność.
Pomiar metodą 2 przewodową, na przykład w przypadku braku przewodu N.

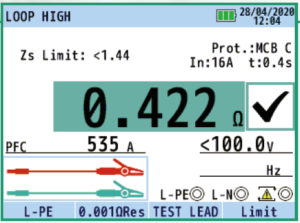

Impedancja pętli 0,001 rozdzielczości
Pomiar impedancji pętli zwarciowej prądem 25A pozwala na osiągnięcie bardzo wysokiej rozdzielczości pomiaru – 0.001 Ohm.
Ma to szczególne znaczenie przy pomiarach w pobliżu transformatora.
Limit Zs/Ra

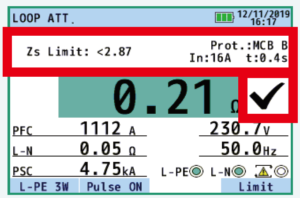

Sprawdzanie wymogów bezpieczeństwa instalacji elektrycznej jest ułatwione dzięki funkcji Zs/Ra Limit.
Sprawdza ona automatycznie czy zmierzona wartość impedancji jest wystarczająca niska aby zadziałały zabezpieczenia.
Wynik jest podawany na wyświetlaczu w postaci PASS(✓) lub FAIL(×).
Test SPD

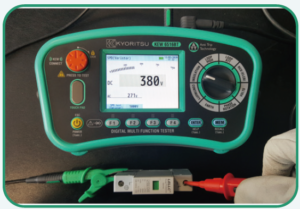

SPD (urządzenie przeciwprzepięciowe), które zawiera warystor, można przetestować mierząc napięcie wyzwalające bez jego uszkodzenia.

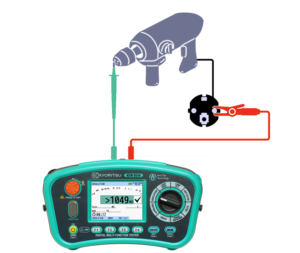

Test PAT
PAT – test bezpieczeństwa sprzętu elektrycznego: rezystancji izolacji oraz rezystancji przewodu ochronnego.
Łączność

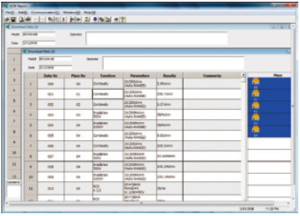

Użyj aplikacji komputerowej KEW Report, aby zwiększyć wydajność pracy.

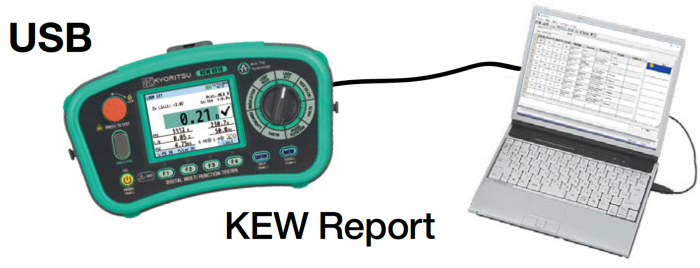

KEW 6516 może pobierać dane testowe po podłączeniu adaptera USB (model 8212-USB), a następnie drukować kompletne raporty z testów za pomocą komputera PC.
Skorzystaj z aplikacji KEW Smart Advanced, aby zwiększyć wydajność pracy.

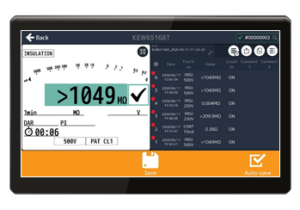

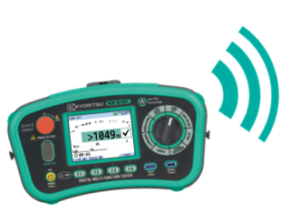

KEW 6516BT może przesyłać dane testowe do tabletu lub smartfona przez Bluetooth.
Takie dane testowe mogą być zapisywane, udostępniane i wysyłane pocztą elektroniczną.
Aplikacja do zarządzania danymi pomiarowymi „KEW Smart Advanced”
Kliknij tutaj po więcej informacji
Rezystancja Izolacji
| Napięcie testu | 100V
250V 500V 1000V SPD (Warystor): Max.1000V |
| Zakresy pomiarowe | 100V: 2.000/20.00/200.0MΩ (Autozakres)
250V: 2.000/20.00/200.0MΩ (Autozakres) 500V: 20.00/200.0/1000MΩ (Autozakres) 1000V: 20.00/200.0/2000MΩ (Autozakres) SPD (Warystor): 0-1000V(krok 1V) |
| Dokładność | 100V/250V: ±2%ww±6c (2.000/20.00MΩ)
100V/250V: ±5%ww±6c (200.0MΩ) 500V: ±2%ww±6c (20.00/200.0MΩ) 500V: ±5%ww±6c (1000MΩ) 1000V: ±2%ww±6c (20.00/200.0MΩ) 1000V: ±5%ww±6c (2000MΩ) SPD (Warystor): ±5%ww±5c |
| Prąd pomiarowy | 100V: 1.0-1.2mA @0.1MΩ
250V: 1.0-1.2mA @0.25MΩ 500V: 1.0-1.2mA @0.5MΩ 1000V: 1.0-1.2mA @1MΩ SPD (Warystor): – |
| Prąd zwarcia | 1.5mA max
SPD (Warystor): – |
Impedancja pętli zwarcia
| Funkcje | LOOPATT: L-PE/L-N(3 przew.)
LOOPATT: L-PE(2 przew.) LOOP HIGH: L-PE(Rozdz. 0.01Ω) LOOP HIGH: L-PE(Rozdz. 0.001Ω) LOOP HIGH: L-N/L-L |
| Napięcie nominalne | LOOPATT L-PE/L-N(3 przew.): 100-260V(50/60Hz)
LOOPATT L-PE(2 przew.): 48-260V(50/60Hz) LOOP HIGH L-PE(Rozdz. 0.01Ω): 48-260V(50/60Hz) LOOP HIGH L-PE(Rozdz. 0.001Ω): 100-260V(50/60Hz) LOOP HIGH L-N/L-L: 48-500V(50/60Hz) |
| Zakres impedancji | LOOPATT (L-PE/L-N 3 przew. oraz L-PE 2 przew.): 20.00/200.0/2000Ω (Autozakres)
LOOP HIGH L-PE(Rozdz. 0.01Ω): 20.00/200.0/2000Ω (Autozakres) LOOP HIGH L-PE(Rozdz. 0.001Ω): 2.000Ω LOOP HIGH L-N/L-L: 20.00Ω |
| Dokładność | LOOPATT L-PE/L-N(3 przew.): ±3%ww±6c
LOOPATT L-PE(2 przew.): ±3%ww±10c LOOP HIGH L-PE(Rozdz. 0.01Ω): ±3%ww±4c LOOP HIGH L-PE(Rozdz. 0.001Ω): ±3%ww±25mΩ LOOP HIGH L-N/L-L: ±3%ww±4c |
| Nominalny prąd pomiarowy | LOOPATT L-PE/L-N(3 przew.): L-N:6A/60ms
LOOPATT L-PE/L-N(3 przew.): N-PE:10mA LOOPATT L-PE(2 przew.): L-PE:15mA LOOP HIGH L-PE(Rozdz. 0.01Ω): 20Ω:6A/20ms LOOP HIGH L-PE(Rozdz. 0.01Ω): 200Ω:0.5A/20ms LOOP HIGH L-PE(Rozdz. 0.01Ω): 2000Ω:15mA/500ms LOOP HIGH L-PE(Rozdz. 0.001Ω): 25A/20ms LOOP HIGH L-N/L-L: 6A/20ms |
PSC/PFC
| Zakres | 2000A/20kA(L-N(PSC)/L-PE(PFC))
2000A/20kA(PFC) 2000A/20kA(PFC) 2000A/50kA(PFC) 2000A/20kA(PSC) |
| Dokładność | Dla PSC/PFC jest wynikiem dokładności impedancji pętli oraz pomiaru napięcia. |
RCD
| Napięcie nominalne | 100-260V(50/60Hz) |
| Funkcja | x1/2, x1, x5,Ramp,Auto,Uc
6/10/30/100/300/500/1000mA/zmienne |
| Typy RCD | AC(G/S)
A(G/S) F(G/S) B(G/S) EV |
| Prąd wyzwolenia (x1/2, x1, Uc) | AC(G/S): 10/30/100/300/500/1000mA(G)
AC(G/S): 10/30/100/300/500mA(S) A(G/S): 10/30/100/300/500mA F(G/S): 10/30/100/300/500mA B(G/S): 10/30/100/300mA EV: 6mA(*1) |
| Prąd wyzwolenia (x5) | AC(G/S): 10/30/100mA
A(G/S): 10/30/100mA F(G/S): 10/30/100mA B(G/S): 10/30mA EV: – |
| Prąd wyzwolenia (Ramp) | AC(G/S): 10/30/100/300/500mA
A(G/S): 10/30/100/300/500mA F(G/S): 10/30/100/300/500mA B(G/S): 10/30/100/300mA EV: 6mA |
| Dokładność prądu wyzwolenia (x1/2) | AC(G/S): -8% ~ -2%
A(G/S): -10% ~ 0% F(G/S): -10% ~ 0% B(G/S): -10% ~ 0% EV: – |
| Dokładność prądu wyzwolenia (x1) | AC(G/S): +2% ~ +8%
A(G/S): 0% ~ +10% F(G/S): 0% ~ +10% B(G/S): 0% ~ +10% EV: 0% ~ +10% |
| Dokładność prądu wyzwolenia (x5) | AC(G/S): +2% ~ +8%
A(G/S): 0% ~ +10% F(G/S): 0% ~ +10% B(G/S): 0% ~ +10% EV: – |
| Dokładność prądu wyzwolenia (Ramp) | AC(G/S): -4% ~ +4%
A(G/S): -10% ~ +10% F(G/S): -10% ~ +10% B(G/S): -10% ~ +10% EV: -10% ~ +10% |
| Dokładność czasu wyzwolenia (x1/2) | 2000ms(G/S):±1%ww±2ms
EV: – |
| Dokładność czasu wyzwolenia (x1) | 550ms(G):±1%ww±2ms,1000ms(S):±1%ww±2ms
EV: 10.5s:±1%±2ms |
| Dokładność czasu wyzwolenia (x5) | 410ms(G/S):±1%ww±2ms
EV: – |
Ciągłość
| Zakres | 20.00/200.0/2000Ω (Autozakres) |
| Napięcie na otwartych zaciskach | 7-14V DC |
| Prąd pomiarowy | 200mA: >200mA (2Ω lub mniej)
15mA: 15mA±3mA (zwarc.) |
| Dokładność | ±2%ww±8c |
Kolejność Faz
| Napięcie nominalne | 48-600V (50/60Hz) |
| Uwagi | Poprawna kolejność jest wyśw. jako "1.2.3"
Odwrotna kolejność jest wyśw. jako "3.2.1" |
Dane ogólne
| Spełniane normy | IEC 61010-1 CAT IV 300V,CAT III 600V Stopień zanieczyszcz. 2, IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10, IEC 60529(IP40), IEC 61326(EMC) |
| Komunikacja | USB, Bluetooth® 5.0 LE (Bluetooth® Low Energy) ,AndroidTM 5.0 lub wyższy, iOS 10.0 lub wyższy |
| Zasilanie | Baterie LR6(AA)(1.5V) - 8 szt. |
| Wymiary | 235(szer) x 114(gł) x 136(wys) mm |
| Masa | 1300g (z bateriami) |
| Akcesoria standardowe | 7218R przewód pom., 7281(przewód pom. ze zdalnym wyzwalaniem), 7246 (Przewody pom.), 7228A (Przewody pom. do rez. uziemień),
8041(Sondy pomiarowe - 2 szt), 9084 (Pokrowiec), 9142 (Pokrowiec), 9151 (Pasek na ramię), 9199 (Naramiannik), baterie LR6 (AA) 8szt., Instrukcja obsługi,8212-USB (USB adapter), Certyfikat kalibracji fabrycznej |
| Akcesoria opcjonalne | 8212-USB (USB adapter)*2 , 8259 (Adaptery pomiarowe), 7272 (Zestaw przewodów), 8017A (Sonda pomiarowa wydłużona) |
| Menu miernika w językach | Angielski, francuski, polski, włoski, hiszpański, turecki, holenderski, czeski |
*2 8212-USB Standardowe akcesoria dla 6516, opcjonalne dla 6516BT. Program KEW Report jest do pobrania ze strony kyoritsu tutaj.
