KEW4200
Miernik rezystancji uziemienia umożliwia pomiar wartości od 0,05Ω do 1500Ω w systemach wielokrotnego uziemienia bez użycia pomocniczych sond oraz pomiar prądów upływu i fazowych True RMS od 0,1 mA do 30 A. KEW4200 stosowany jest do diagnostyki sieci uziemień w instalacjach elektrycznych i obiektach przemysłowych.
- Podwójny wyświetlacz LCD z podświetleniem
- Pomiar rezystancji uziemienia w instalacjach wielopunktowych bez użycia elektrod pomocniczych z max rozdzielczością 0.01Ω
- Pomiar rzeczywistej wartości skutecznej prądu przemiennego (TrueRMS) do 30A
- Może to służyć do pomiaru prądów upływowych
- DATA HOLD - "zamrożenie wyniku pomiaru na LCD
- "NOISE" - sygnalizacja otwarcia cęgów pomiarowych oraz zbyt dużych zakłóceń podczas pomiarów
- Wewnętrzna pamięć do 99 pomiarów
- Automatyczna zmiana zakresów
- Wskaźnik wyczerpania baterii
- Automatyczne wyłączenie miernika po 10 minutach bezczynności
Opis
Opis ogólny
Miernik rezystancji uziemienia KEW4200 służy do pomiarów w systemach wielokrotnego uziemienia bez użycia sond pomocniczych. Przyrząd mierzy rezystancję uziemienia w zakresie od 0,05Ω do 1500Ω metodą cęgową, bez rozłączania przewodów. Dzięki temu umożliwia kontrolę uziemień w czynnych instalacjach elektrycznych.
Zasada pomiaru i funkcje

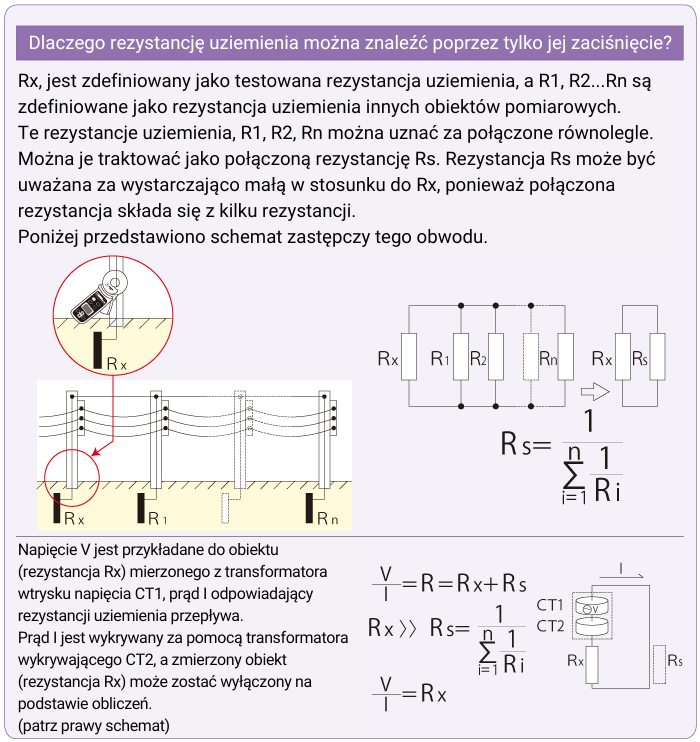

KEW4200 realizuje pomiar poprzez wprowadzanie napięcia testowego oraz jednoczesną detekcję prądu za pomocą przekładników prądowych. Metoda ta opiera się na pomiarze impedancji pętli uziemiającej w układach z wieloma punktami uziemienia. W rezultacie eliminuje konieczność stosowania elektrod pomocniczych. Jednocześnie producent wskazuje, że pomiar nie jest możliwy w przypadku pojedynczego uziemienia.
Pomiar prądu i odporność na zakłócenia
Oprócz pomiaru rezystancji uziemienia miernik umożliwia pomiar prądów upływu oraz prądów fazowych w zakresie od 0,1 mA do 30,0 A. Przetwarzanie True RMS zapewnia poprawne wyniki również przy przebiegach odkształconych. Ponadto funkcja filtrowania zwiększa odporność na zakłócenia elektryczne. W warunkach wysokiego poziomu szumów na wyświetlaczu pojawia się znacznik zakłóceń.
Rejestracja danych i zastosowanie
KEW4200 zapisuje do 100 wyników pomiarowych w pamięci wewnętrznej. Następnie użytkownik może wykorzystać zapisane dane do dokumentowania kontroli uziemień. Dzięki temu przyrząd znajduje zastosowanie podczas okresowych przeglądów systemów uziemiających. Stosuje się go w instalacjach przemysłowych, obiektach infrastrukturalnych oraz rozległych sieciach z wieloma punktami uziemienia.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.
| Rezystancja uziemienia | 20.00Ω / 200.0Ω / 1500Ω |
| Dokładność rezystancji uziemienia | ±1.5% ±0.05Ω (0.00–20.99Ω), ±2% ±0.5Ω (16.0–99.9Ω), ±3% ±2Ω (100.0–209.9Ω), ±5% ±5Ω (160–399Ω), ±10% ±10Ω (400–599Ω); wartości 600–1580Ω wyświetlane bez gwarancji dokładności |
| Prąd AC (50/60Hz) | 100.0mA / 1000mA / 10.00A / 30.0A |
| Dokładność prądu AC | ±2% ±0.7mA (0.0–104.9mA), ±2% (80mA–31.5A) |
| Metoda pomiaru rezystancji | Stałe wprowadzanie napięcia, detekcja prądu (ok. 2400Hz), podwójna całka |
| Metoda pomiaru prądu AC | Metoda kolejnych przybliżeń |
| Wskazanie przekroczenia zakresu | Komunikat „OL” |
| Czas odpowiedzi | Około 7 s (rezystancja uziemienia), około 2 s (prąd AC) |
| Częstotliwość próbkowania | Około 1 raz na sekundę |
| Pobór prądu | Około 50 mA (maks. 100 mA) |
| Czas pracy | Około 12 godzin (baterie R6), około 24 godziny (baterie LR6) |
| Automatyczne wyłączanie | Około 10 minut po ostatniej operacji |
| Maksymalna średnica przewodnika | Około Ø32 mm |
| Normy | IEC 61010-1 CAT III 300V, stopień zanieczyszczenia 2; IEC 61010-2-032; IEC 61326 (EMC) |
| Zasilanie | LR6/R6 (AA) 1.5V × 4 |
| Wymiary | 246 × 120 × 54 mm |
| Masa | Około 780 g (z bateriami) |

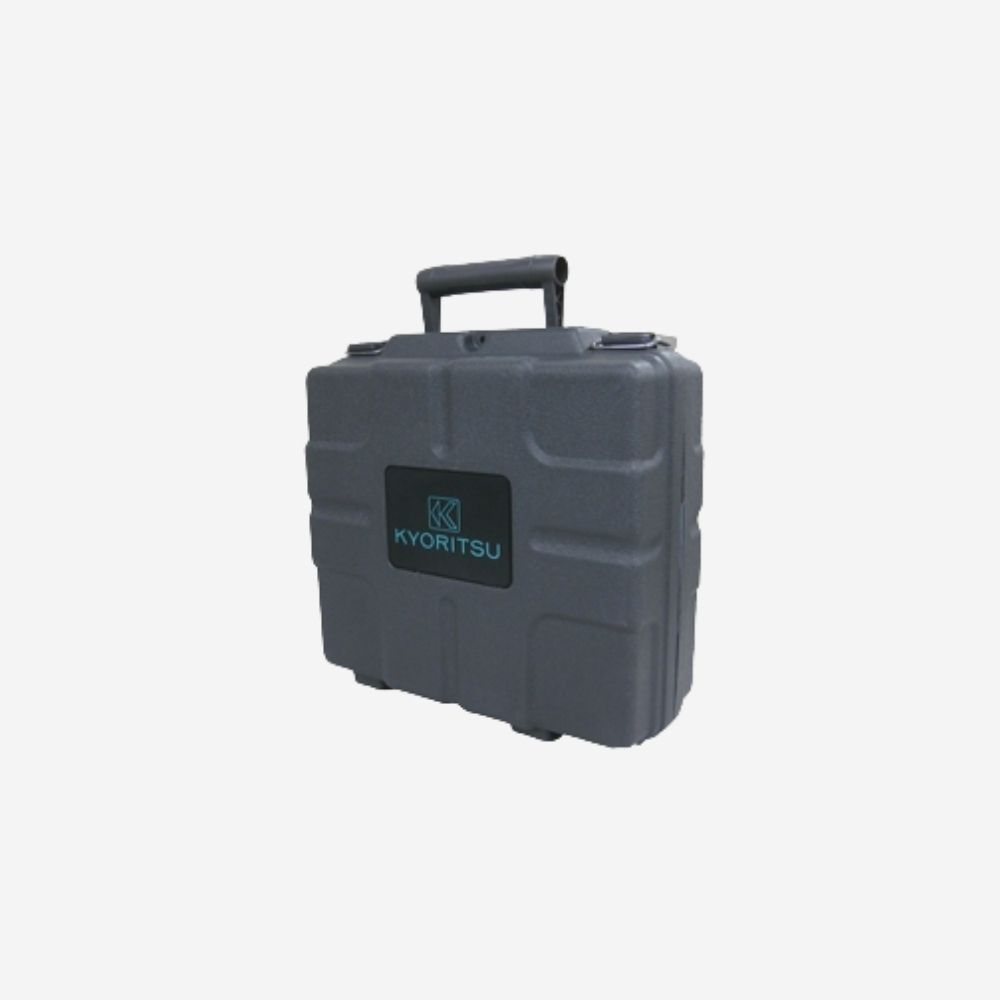

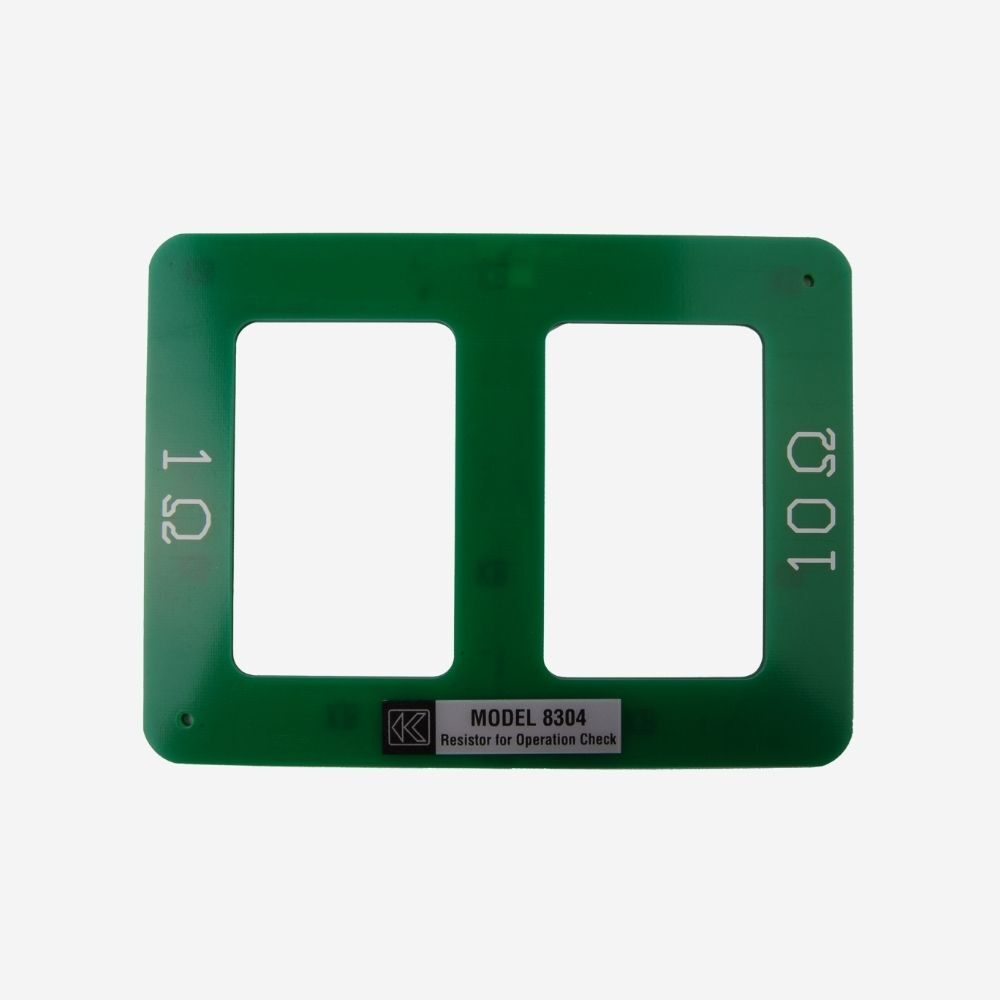

| Wyposażenie | 8304 (rezystor do sprawdzenia poprawności działania) 9166 (walizka transportowa – twarda) Baterie R6 × 4 Instrukcja obsługi |
*Współczynnik szczytu (crest factor) ≤ 2,5 (dla 50/60 Hz; wartość szczytowa nie może przekraczać 60 A).
*Wartości równe 4 counts lub mniejsze są korygowane do 0.
