KEW3128

Name: KEW3128
SKU: 103865
Availability: InStock

16 585,00 zł (20 399,55 zł brutto)

Na stanie

KEW3128 to wysokonapięciowy miernik rezystancji izolacji przeznaczony do zaawansowanych pomiarów diagnostycznych. Umożliwia testy izolacji przy napięciu do 12 kV oraz pomiar bardzo wysokich wartości rezystancji.

SKU: 103865

Na stanie

Zapytaj o produkt

Dostawa i Zwroty

Testy rezystancji izolacji napięciem do 12 kV
Zakres pomiaru rezystancji izolacji do 35 TΩ
Prąd zwarciowy do 5 mA zapewniający stabilne testy wysokonapięciowe
Regulowane napięcie wyjściowe z określonym krokiem dla każdego zakresu
Pomiar napięcia AC/DC do 600 V
Pomiar prądu upływowego w zakresie od 5 nA do 5 mA
Pomiar pojemności obiektu testowanego
Funkcje diagnostyczne izolacji: PI, DAR, DD, SV (RAMP)
Akumulator NiMH 12 V umożliwiający pracę w terenie
Solidna konstrukcja z twardą walizką transportową

Opis

Opis ogólny

KEW3128 to wysokonapięciowy miernik rezystancji izolacji przeznaczony do zaawansowanych pomiarów diagnostycznych. Urządzenie umożliwia wykonywanie testów izolacji przy bardzo wysokich napięciach testowych. Dzięki temu znajduje zastosowanie w badaniach instalacji i urządzeń o podwyższonych wymaganiach pomiarowych. Jednocześnie konstrukcja miernika została dostosowana do pracy w warunkach profesjonalnych.

Funkcje pomiarowe i diagnostyczne

Miernik realizuje pomiary rezystancji izolacji oraz prądu upływu podczas testu. Ponadto umożliwia pomiar pojemności badanego obiektu, co ułatwia ocenę warunków pomiarowych. Dostępne funkcje diagnostyczne, takie jak PI, DAR, DD oraz test napięciem stopniowanym, pozwalają analizować zmiany parametrów izolacji w czasie. W rezultacie możliwa jest dokładniejsza ocena stanu technicznego izolacji.

Rejestracja wyników i prezentacja danych

KEW3128 wyposażono w funkcje zapisu i rejestracji wyników pomiarów. Dzięki temu użytkownik może przeprowadzać długotrwałe testy diagnostyczne. Wyniki prezentowane są na czytelnym wyświetlaczu z bargrafem, co ułatwia obserwację zmian rezystancji w trakcie pomiaru. Ponadto taka forma prezentacji wspiera porównywanie kolejnych wyników.

Zastosowanie praktyczne

KEW3128 znajduje zastosowanie w diagnostyce izolacji kabli, transformatorów, silników oraz generatorów. Ponadto sprawdza się w pomiarach odbiorczych i okresowych urządzeń wysokonapięciowych. Dzięki szerokiemu zakresowi funkcji miernik umożliwia analizę stanu izolacji w czasie. Dlatego jest wykorzystywany w energetyce, przemyśle oraz przez wyspecjalizowane firmy pomiarowe.

Wsparcie

Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta.

Rezystancja izolacji

Napięcie znamionowe	500 V
Maks. mierzona wartość (500 V)	500 MΩ
Dokładność (500 V)	0–50 GΩ: ±5% wskazania + 3 cyfry; 50–500 GΩ: ±20%
Napięcie znamionowe	1000 V
Maks. mierzona wartość (1000 V)	1 TΩ
Dokładność (1000 V)	0–100 GΩ: ±5% wskazania + 3 cyfry; 100 GΩ–1 TΩ: ±20%
Napięcie znamionowe	2500 V
Maks. mierzona wartość (2500 V)	2,5 TΩ
Dokładność (2500 V)	0–250 GΩ: ±5% wskazania + 3 cyfry; 250 GΩ–2,5 TΩ: ±20%
Napięcie znamionowe	5000 V
Maks. mierzona wartość (5000 V)	5 TΩ
Dokładność (5000 V)	0–500 GΩ: ±5% wskazania + 3 cyfry; 500 GΩ–5 TΩ: ±20%
Napięcie znamionowe	10 000 V
Maks. mierzona wartość (10 kV)	35 TΩ
Dokładność (10 kV)	0–1 TΩ: ±5% wskazania + 3 cyfry; 1–10 TΩ: ±20%; 10–35 TΩ: dokładność nie deklarowana
Napięcie znamionowe	12 000 V
Maks. mierzona wartość (12 kV)	35 TΩ
Dokładność (12 kV)	0–1 TΩ: ±5% wskazania + 3 cyfry; 1–10 TΩ: ±20%; 10–35 TΩ: dokładność nie deklarowana
Prąd zwarciowy	maks. 5,0 mA
Prąd znamionowy testu (500 V)	≥1 mA, obciążenie 0,5 MΩ
Prąd znamionowy testu (1000 V)	≥1 mA, obciążenie 1,0 MΩ
Prąd znamionowy testu (2500 V)	≥1 mA, obciążenie 2,5 MΩ
Prąd znamionowy testu (5000 V)	≥1 mA, obciążenie 5,0 MΩ
Prąd znamionowy testu (10 000 V)	≥1 mA, obciążenie 10 MΩ
Prąd znamionowy testu (12 000 V)	≥1 mA, obciążenie 12 MΩ

Napięcie wyjściowe

Napięcie nominalne	500 / 1000 / 2500 / 5000 / 10 000 / 12 000 V
Dokładność monitorowania napięcia	±10% wskazania ±20 V
Dokładność napięcia wyjściowego (500–5000 V)	−0% do +20%
Dokładność napięcia wyjściowego (10–12 kV)	−5% do +5%
Wybierany zakres (500 V)	50–600 V (krok 5 V)
Wybierany zakres (1000 V)	610–1200 V (krok 10 V)
Wybierany zakres (2500 V)	1225–3000 V (krok 25 V)
Wybierany zakres (5000 V)	3050–6000 V (krok 50 V)
Wybierany zakres (10 000 V)	6100–10 000 V (krok 100 V)
Wybierany zakres (12 000 V)	10 100–12 000 V (krok 100 V)

Napięcie AC/DC

Zakres pomiarowy	AC: 30–600 V (50/60 Hz); DC: ±30 – ±600 V
Dokładność	±2% wskazania ±3 cyfry

Prąd upływowy

Zakres pomiarowy	5,0 nA – 5 mA
Dokładność	±5% wskazania ±5 cyfr

Pojemność

Zakres pomiarowy	5,0 nF – 50 µF (poniżej 10 kV); powyżej 10 kV: maks. 5,0 µF
Dokładność	±5% wskazania ±5 cyfr

Dane ogólne

Wytrzymałość elektryczna	8770 V AC 50/60 Hz (terminal napięciowy – obudowa, 5 s) 8880 V AC 50/60 Hz (terminal pomiarowy – obudowa, 5 s) 2330 V AC 50/60 Hz (gniazdo zasilania – obudowa, 5 s)
Warunki referencyjne dokładności	temperatura 23°C ±5°C, wilgotność względna ≤85% bez kondensacji
Środowisko pracy	temperatura −10°C do +50°C, wilgotność względna ≤85% bez kondensacji
Środowisko składowania	temperatura −20°C do +40°C, wilgotność względna ≤75% bez kondensacji
Zasilanie	Akumulator NiMH 12 V, czas pracy ok. 4 h przy obciążeniu 100 MΩ; zasilanie sieciowe AC 100–240 V, 50/60 Hz
Spełniane normy	PN-EN 61010-201, CAT IV 600 V, stopień zanieczyszczenia 2
Wymiary	410 × 180 × 330 mm
Masa	ok. 9 kg (z akumulatorem)

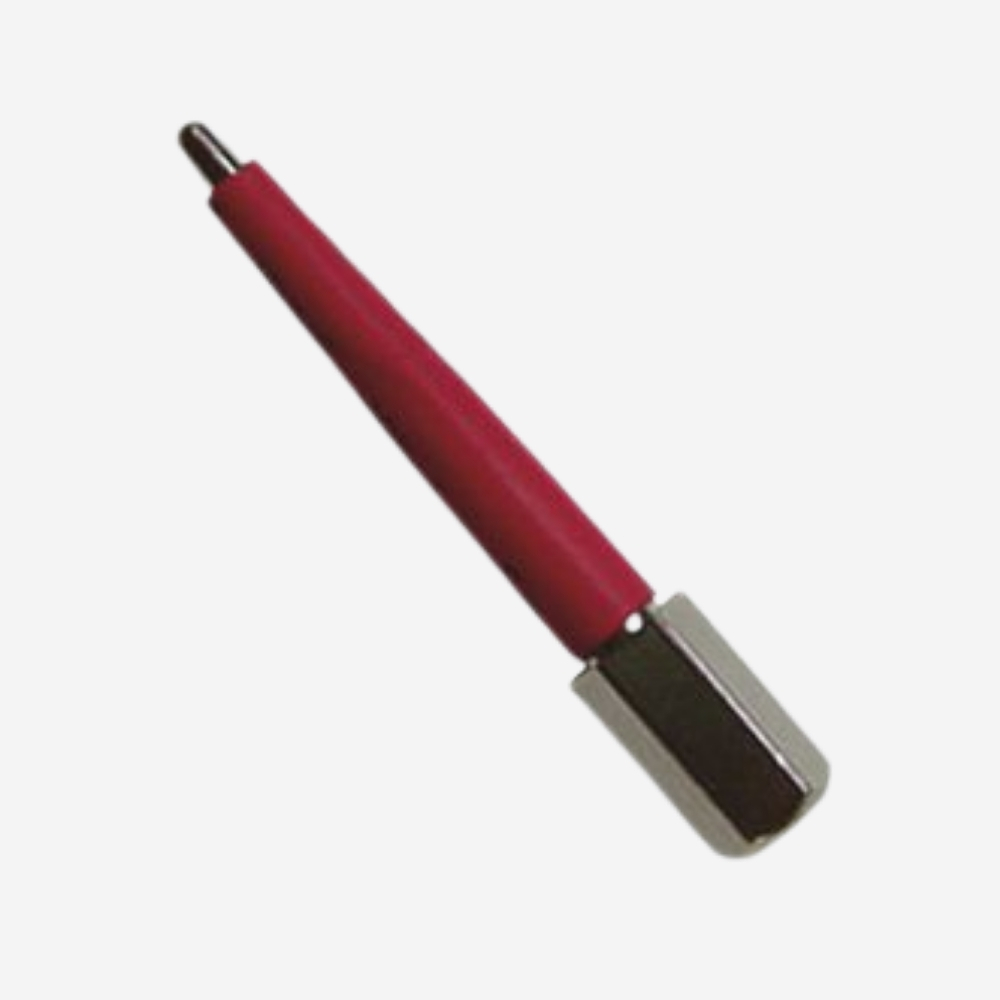

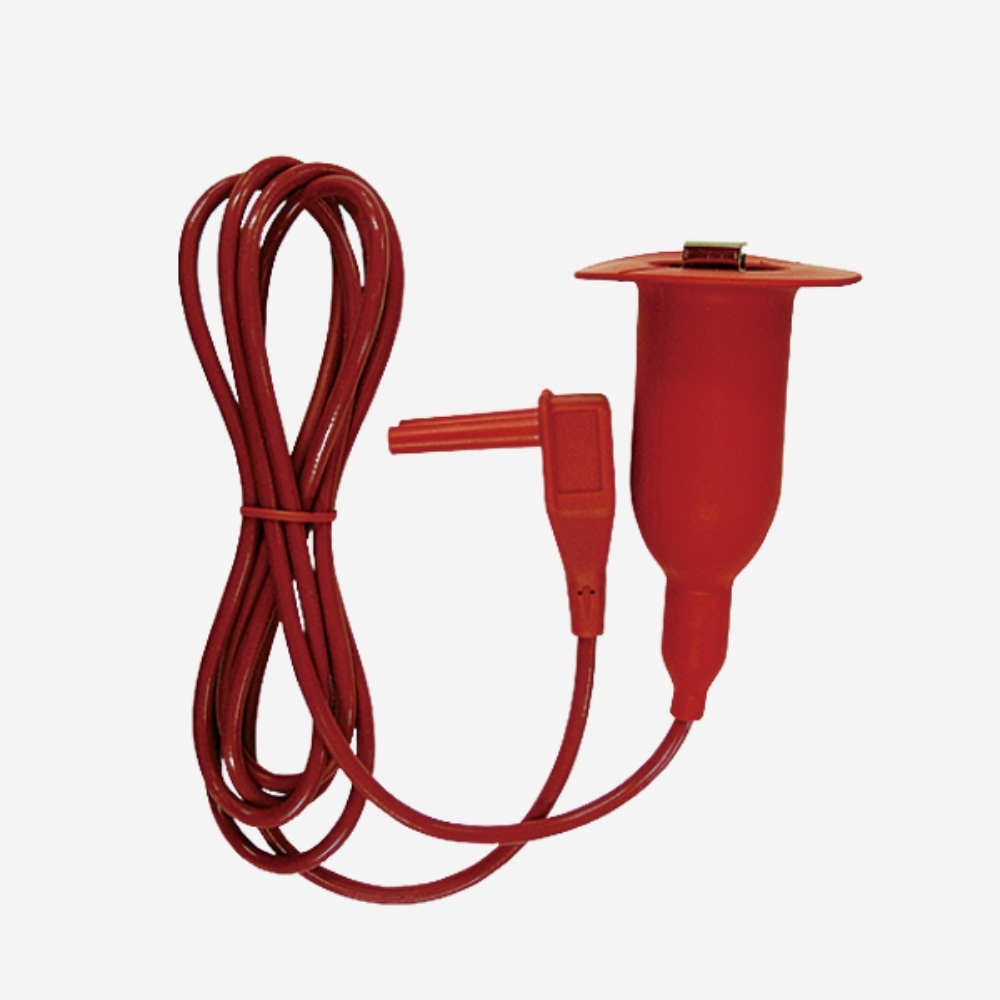

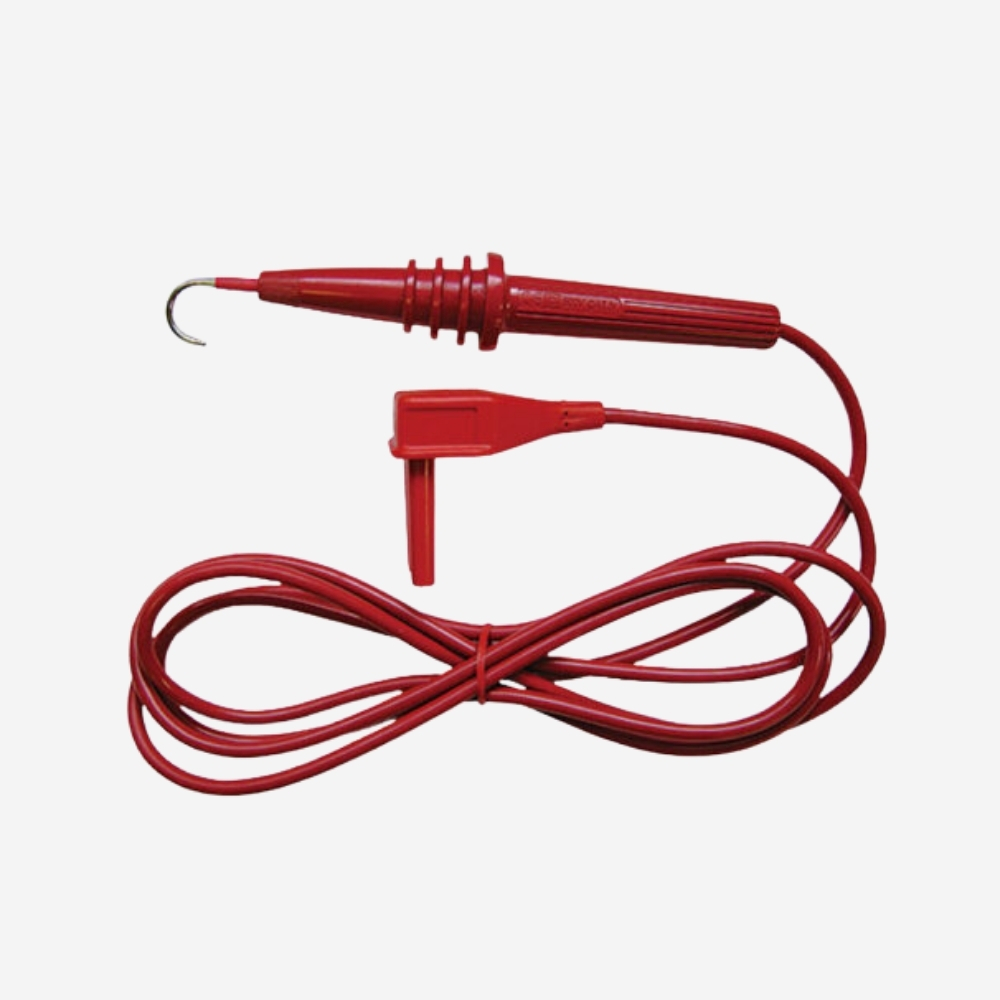

Wyposażenie standardowe	7226 – przewód pomiarowy liniowy (napięciowy) 7224 – przewód pomiarowy masowy 7225 – przewód pomiarowy ekranowany (GUARD) 7170 – kabel zasilający 8029 – końcówka prosta do sondy napięciowej Akumulator NiMH (zainstalowany) Twarda walizka transportowa 8212 USB-W (opcjonalny adapter USB z oprogramowaniem KEW Windows PC Software) 7227 – przewód pomiarowy liniowy z krokodylkiem
