KEW1009
Uniwersalny miernik cyfrowy obsługuje pomiary AC/DC, rezystancji, pojemności oraz częstotliwości, a także testy diod i ciągłości. Odpowiedni do pomiarów kontrolnych i diagnostyki typowych instalacji niskonapięciowych.
- Pomiar napięcia AC/DC do 600V oraz prądu AC/DC do 10A (maks. 15s na zakresie 10A).
- Zakresy rezystancji do 40MΩ oraz pojemności do 100µF.
- Pomiar częstotliwości do 10MHz oraz wypełnienia impulsu 0,1–99,9%.
- Test ciągłości z sygnalizacją dźwiękową poniżej 100Ω oraz test diod.
- Funkcje DATA HOLD i RELATIVE ZERO.
- Automatyczna lub ręczna zmiana zakresu pomiarowego.
- Wyświetlacz LCD 3 3/4 cyfry, maksymalne wskazanie 3999 (5199 dla pomiaru Hz).
- Automatyczne wyłączenie po ok. 30 min bezczynności i sygnalizacja niskiego poziomu baterii.
- Kategorie bezpieczeństwa CAT III 300V oraz CAT II 600V, wytrzymałość 3700VAC/1 min.
Opis
Opis ogólny
Multimetr KEW1009 to urządzenie przeznaczone do pomiarów elektrycznych w obwodach niskiego napięcia, zgodne z wymaganiami norm IEC 61010-1 oraz IEC61010-2-033 dla kategorii przepięciowej CAT III 300V. Układ pomiarowy wykorzystuje technikę przetwarzania delta-sigma, a wyświetlacz LCD umożliwia prezentację wyników z rozdzielczością do 3999 cyfr. Funkcja automatycznego wyłączania zwiększa żywotność baterii podczas pracy terenowej i pomiarów okresowych.
Zakresy i możliwości pomiarowe
Urządzenie obsługuje pomiary napięcia AC/DC do 600V, prądu AC/DC do 10A oraz rezystancji do 40MΩ. Funkcje rozszerzone obejmują test diod, test ciągłości z sygnałem akustycznym, pomiar pojemności do 100µF oraz pomiar częstotliwości do 10MHz. Wybór funkcji realizowany jest za pomocą przycisku SELECT, a przycisk RANGE umożliwia przejście z trybu automatycznego na ręczny. Funkcja RELΔ pozwala na wyznaczenie wartości różnicowych względem bieżącego punktu odniesienia.
Ochrona i konstrukcja urządzenia

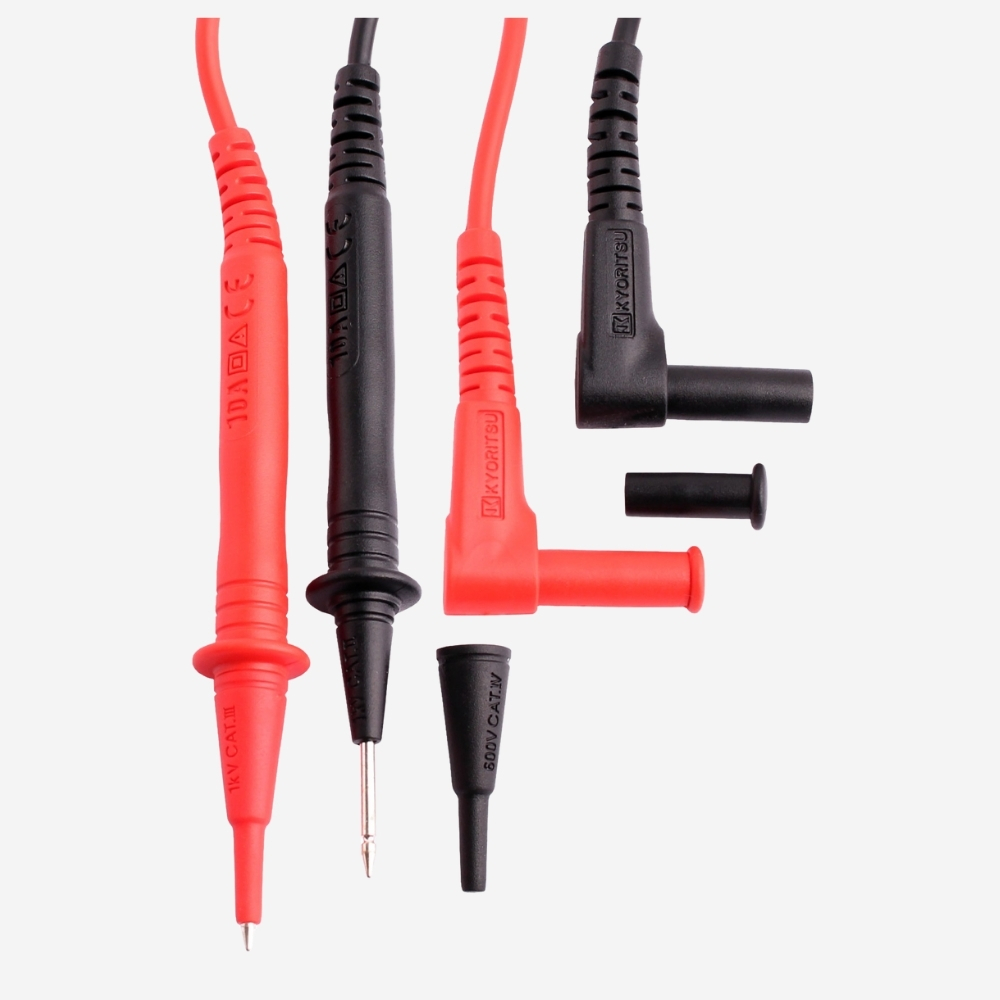

Zabezpieczenia wejść pomiarowych obejmują szybkie bezpieczniki o parametrach 600V/500mA oraz 600V/10A, a obwody posiadają ochronę przeciwprzepięciową zgodnie z wymaganiami producenta. Miernik wyposażony jest w holster ochronny, który zmniejsza podatność na uszkodzenia mechaniczne. Sondy pomiarowe posiadają zdejmowane osłony spełniające wymagania kategorii CAT III, a bariery ochronne zwiększają bezpieczeństwo pracy w pobliżu przewodzących części obwodów.
Zastosowania pomiarowe
Możliwości pomiarowe KEW1009 sprawiają, że urządzenie znajduje zastosowanie w diagnostyce instalacji nN, serwisowaniu urządzeń elektrycznych i kontroli obwodów sterowania. Pomiar małych prądów umożliwia pracę z układami elektronicznymi, natomiast zakres do 10A pozwala na ocenę podstawowych parametrów obwodów zasilających. Funkcja HOLD wspiera dokumentowanie wyników, a pomiar częstotliwości i wypełnienia ułatwia analizę sygnałów o charakterze zmiennym.
Wsparcie
Oficjalny przedstawiciel marki Kyoritsu w Polsce. Zapewniamy wsparcie techniczne, autoryzowany serwis, wzorcowanie oraz dostęp do oryginalnych akcesoriów i materiałów producenta, zgodnych z aktualnymi normami i specyfikacjami.
Pomiary elektryczne
| Napięcie DC | 400mV/4V/40V/400V/600V; rozdzielczość 0,1mV–0,1V; dokładność ±0,6%±4dgt (do 400V), ±1,0%±4dgt (600V); impedancja wejściowa 10MΩ; zabezpieczenia 250V–600V DCpeak/ACrms zgodnie z zakresem. |
| Napięcie AC | 400mV/4V/40V/400V/600V; rozdzielczość 0,1mV–0,1V; dokładność zależna od częstotliwości: 50–60Hz ±1,6%±4dgt (400mV), ±1,3%±4dgt (4V/40V), ±1,6%±4dgt (400V/600V); 50–400Hz ±2,0%±4dgt (400mV/400V/600V), ±1,7%±4dgt (4V/40V); impedancja 10MΩ; zabezpieczenia zgodne z zakresem. |
| Prąd DC | 400µA/4000µA/40mA/400mA/4A/10A; rozdzielczość 0,1µA–0,01A; dokładność ±2,0%±4dgt (µA), ±1,0%±4dgt (mA), ±1,6%±4dgt (4A/10A); bezpieczniki 0,5A/250V (µA/mA), 10A/250V (4A/10A); maks. 15s w zakresie 10A. |
| Prąd AC | 400µA/4000µA/40mA/400mA/4A/10A; rozdzielczość 0,1µA–0,01A; dokładność 50–60Hz: ±2,6%±4dgt (µA), ±2,0%±4dgt (pozostałe zakresy); 50–400Hz: ±3,0%±4dgt; bezpieczniki jak dla prądu DC; maks. 15s w zakresie 10A. |
| Rezystancja | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ; rozdzielczość 0,1Ω–0,01MΩ; dokładność ±1,0%±4dgt (do 4MΩ), ±2,0%±4dgt (40MΩ); zabezpieczenie 250V DCpeak/ACrms. |
| Pojemność | 40nF/400nF/4µF/40µF/100µF; rozdzielczość 0,01nF–0,1µF; dokładność ±3,0–3,5%±5–10dgt; zabezpieczenie 250V DCpeak/ACrms. |
| Częstotliwość | 5,12Hz–10MHz; rozdzielczość 0,001Hz–0,01MHz; dokładność 0,1%+5c; czułość >1,5Vrms lub >2Vrms zależnie od zakresu. |
| Wypełnienie impulsu | 0,1–99,9%; dokładność ±2,5%±5c. |
| Test ciągłości | Zakres 0–400Ω; sygnał akustyczny poniżej 100Ω; zabezpieczenie 250V DCpeak/ACrms. |
| Test diod | Prąd pomiarowy ok. 0,4mA; zabezpieczenie 250VDC/VAC peak. |
Bezpieczeństwo i normy
| Kategorie bezpieczeństwa | CAT III 300V AC/DC, CAT II 600V AC/DC |
| Normy | IEC61010-2-032, PN-EN61010-1 (druga edycja), PN-EN61326 |
| Wytrzymałość elektryczna | 3700VAC przez 1 minutę |
| Certyfikaty | CE, zgodność z WEEE 2002/96/EC |
Dane ogólne
| Wyświetlacz | LCD 3 3/4 cyfry; maks. wskazanie 3999 (5199 dla Hz); komunikaty OL/–OL |
| Próbkowanie | 2,5 razy/s |
| Zasilanie | 2× bateria 1,5V AA (LR06) |
| Funkcje dodatkowe | Automatyczne wyłączenie po ok. 30 min; wskazanie niskiego poziomu baterii; automatyczne wskazanie polaryzacji |
| Warunki pracy | 0°C–40°C, RH<80% |
| Warunki przechowywania | –20°C–60°C, RH<75% |
| Maksymalna wysokość pracy | 2000m n.p.m. |
| Stopień zanieczyszczenia | 2 |
| Wymiary | 155 × 75 × 33 mm |
| Masa | ok. 260 g |
Wyposażenie

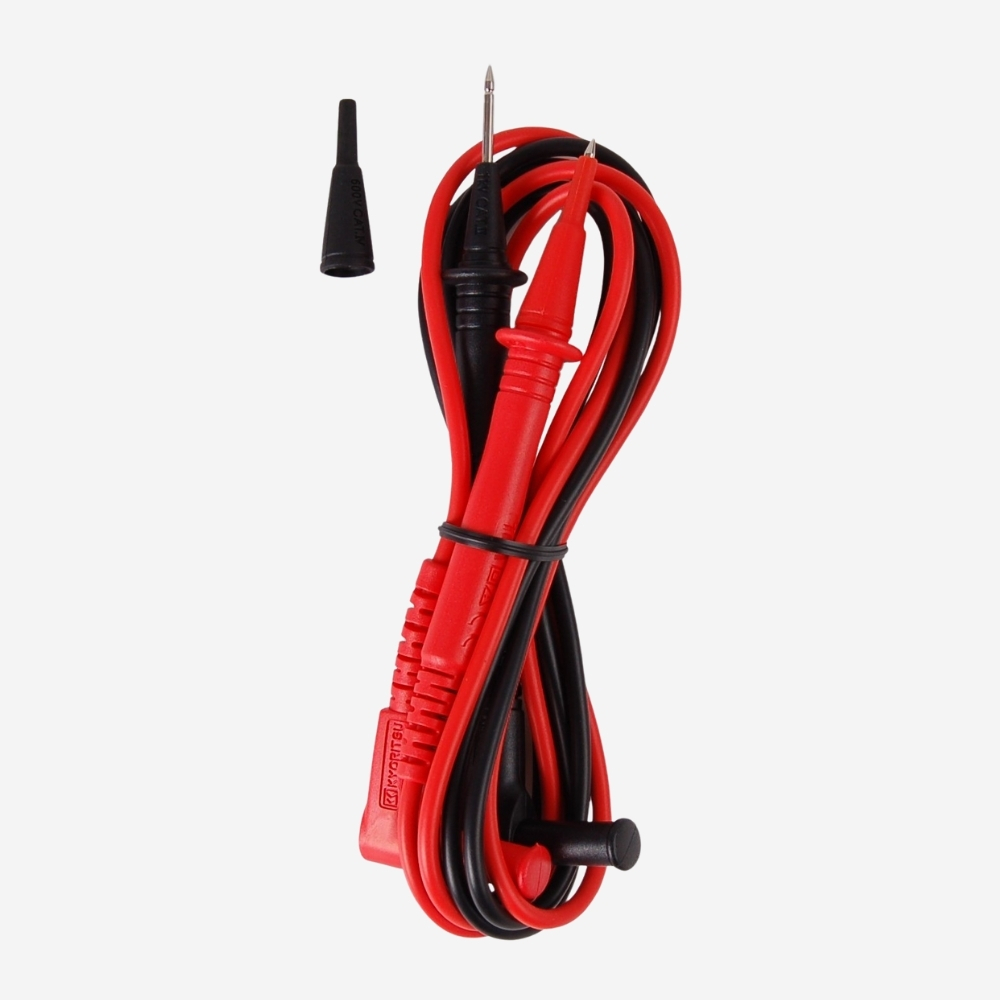

| Wyposażenie standardowe | Przewody pomiarowe (para), holster ochronny, komplet baterii, instrukcja obsługi |
