Multimetry Cyfrowe z Cęgami AC/DC
Multimetry cyfrowe z cęgami AC/DC Kyoritsu łączą funkcje klasycznego multimetru i miernika cęgowego, umożliwiając szybki pomiar prądu AC/DC do 60–120 A bez rozpinania obwodu. To kompaktowe narzędzia do prac serwisowych i diagnostycznych w instalacjach niskiego napięcia oraz obwodach sterowania.
Wyświetlanie wszystkich wyników: 3
Czym są multimetry cyfrowe z cęgami AC/DC i do czego służą?
Multimetry cyfrowe z cęgami AC/DC to przyrządy łączące funkcje klasycznego multimetru oraz miernika cęgowego. Zintegrowane miniaturowe cęgi umożliwiają bezkontaktowy pomiar prądu stałego i przemiennego bez rozpinania obwodu, co pozwala szybko sprawdzić obciążenie przewodów i elementów instalacji pod napięciem.
Mierniki te są stosowane w pracach serwisowych i diagnostycznych, m.in. do kontroli poboru prądu przez urządzenia, obwody sterownicze oraz instalacje w rozdzielnicach. Znajdują zastosowanie zarówno w instalacjach fotowoltaicznych (pomiar prądu DC w stringach), jak i w klasycznych instalacjach budynkowych 230/400 V oraz obwodach niskonapięciowych, np. w motoryzacji. Kluczową cechą pozostaje możliwość szybkiego pomiaru prądu AC/DC bez ingerencji w układ.

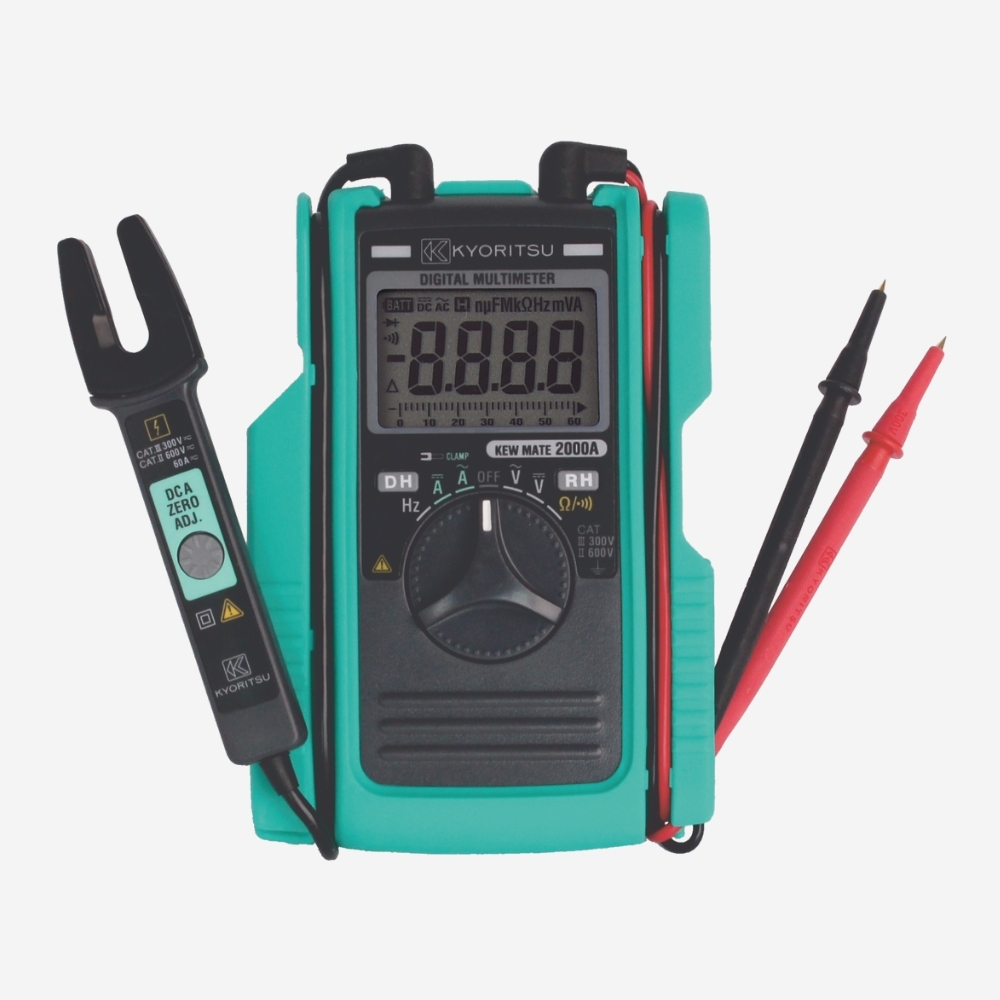

Multimetr Kyoritsu z cęgami AC/DC umożliwia pomiar prądu bez rozpinania przewodów, a miniaturowe, otwarte cęgi pozwalają pracować nawet w ciasnych rozdzielnicach.
Jakie zakresy pomiarowe oferują multimetry cęgowe AC/DC Kyoritsu?

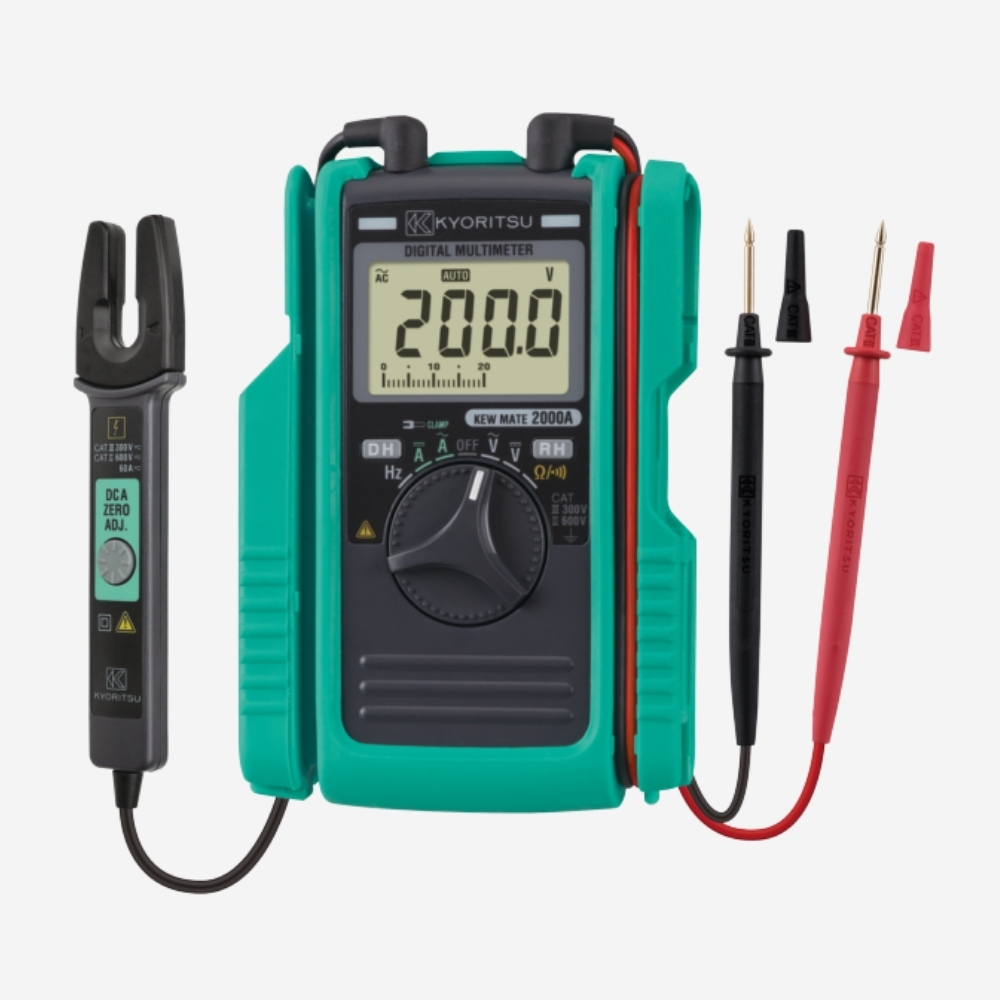

Multimetry cęgowe AC/DC Kyoritsu umożliwiają pomiar prądu AC i DC w zakresach dostosowanych do prac terenowych: do 60 A, 100 A lub 120 A (odpowiednio KEWMATE2000A, KEWMATE2001A i KEWMATE2012RA). Uzupełnieniem są pomiary napięcia AC/DC do 600 V, rezystancji do około 34 MΩ oraz test ciągłości z sygnalizacją akustyczną.
Mierniki oferują również pomiar częstotliwości sygnałów napięciowych i prądowych. Przykładowo model KEWMATE2001A pozwala mierzyć częstotliwość do 300 kHz przy napięciu AC oraz do 10 kHz przy prądzie AC, co pokrywa potrzeby instalacji 50/60 Hz oraz typowych układów z przetwornicami.
Zakresy prądowe 60–120 A są przeznaczone do pomiarów małych i średnich obciążeń. Rozdzielczość cęgów rzędu 0,01 A pozwala wykrywać prądy rzędu kilkudziesięciu miliamperów, jednak nie zastępuje dedykowanych mierników prądów upływu. Dzięki zakresowi napięć do 600 V i impedancji wejściowej około 10 MΩ multimetry te pełnią również funkcję klasycznego woltomierza.
Jakie funkcje oferują multimetry cęgowe AC/DC?
Mimo kompaktowej konstrukcji mierniki te oferują funkcje ułatwiające pracę w terenie. Wyposażone są w czytelny wyświetlacz LCD o rozdzielczości 3400 lub 6000 count, często z analogowym bargrafem. Funkcja Data Hold umożliwia zatrzymanie wskazania, a automatyczne wyłączanie ogranicza zużycie baterii.
Seria KEWMATE umożliwia pomiar częstotliwości bez zmiany podłączenia sond. KEWMATE2012RA dodatkowo oferuje pomiar True RMS prądu i napięcia AC, co pozwala na poprawne pomiary przy przebiegach odkształconych. Zapewnia również większą rozdzielczość prądu (0,01 A), test diod oraz pomiar pojemności kondensatorów, umożliwiając podstawową diagnostykę elementów elektronicznych.
Charakterystyczną cechą wszystkich modeli są miniaturowe, otwarte cęgi na giętkim przewodzie, umożliwiające pomiar pojedynczego przewodu w bardzo ograniczonej przestrzeni. Gumowy holster chroni obudowę i ułatwia transport, a kieszonkowy format sprzyja pracy terenowej.
Jakie są ograniczenia multimetrów cęgowych AC/DC?
Kompaktowa konstrukcja wiąże się z ograniczeniem maksymalnego prądu do 60–120 A, co wyklucza pomiary bardzo dużych obciążeń, np. w szynach zasilających. Rozdzielczość 0,1 A w modelach KEWMATE2000A i KEWMATE2001A nie pozwala na dokładny pomiar prądów rzędu pojedynczych miliamperów.
Cęgi obejmują przewody o średnicy do około 6–10 mm, co wystarcza dla większości instalacji budynkowych, lecz nie dla bardzo grubych kabli. Mierniki nie posiadają funkcji rejestracji MIN/MAX ani PEAK HOLD, dlatego nie są przeznaczone do analizy prądów rozruchowych. Pomiar True RMS dostępny jest wyłącznie w modelu KEWMATE2012RA.
Multimetry spełniają wymagania CAT III 300 V / CAT II 600 V i są przeznaczone do instalacji niskiego napięcia. Nie nadają się do pracy w sieciach średniego napięcia, lecz w typowych zastosowaniach serwisowych zapewniają bezpieczną i wygodną pracę.
